76 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion plasma
Connexion plasma
L’interface plasma située à l’arrière de la CNC est un connecteur D-sub à 15 contacts dans lequel est branché le câble
qui relie l’EDGE Pro Ti au circuit imprimé de l’interface plasma dans le système plasma. L’interface plasma est conçue
pour être utilisée seulement avec le lève-torche Sensor Ti. Cette interface nécessite :
• Des signaux de tension de l’arc, de démarrage, de transfert et de mise en attente. Pour de plus amples
renseignements sur le câblage du signal, consulter le Tableau 16.
• Un diviseur de tension

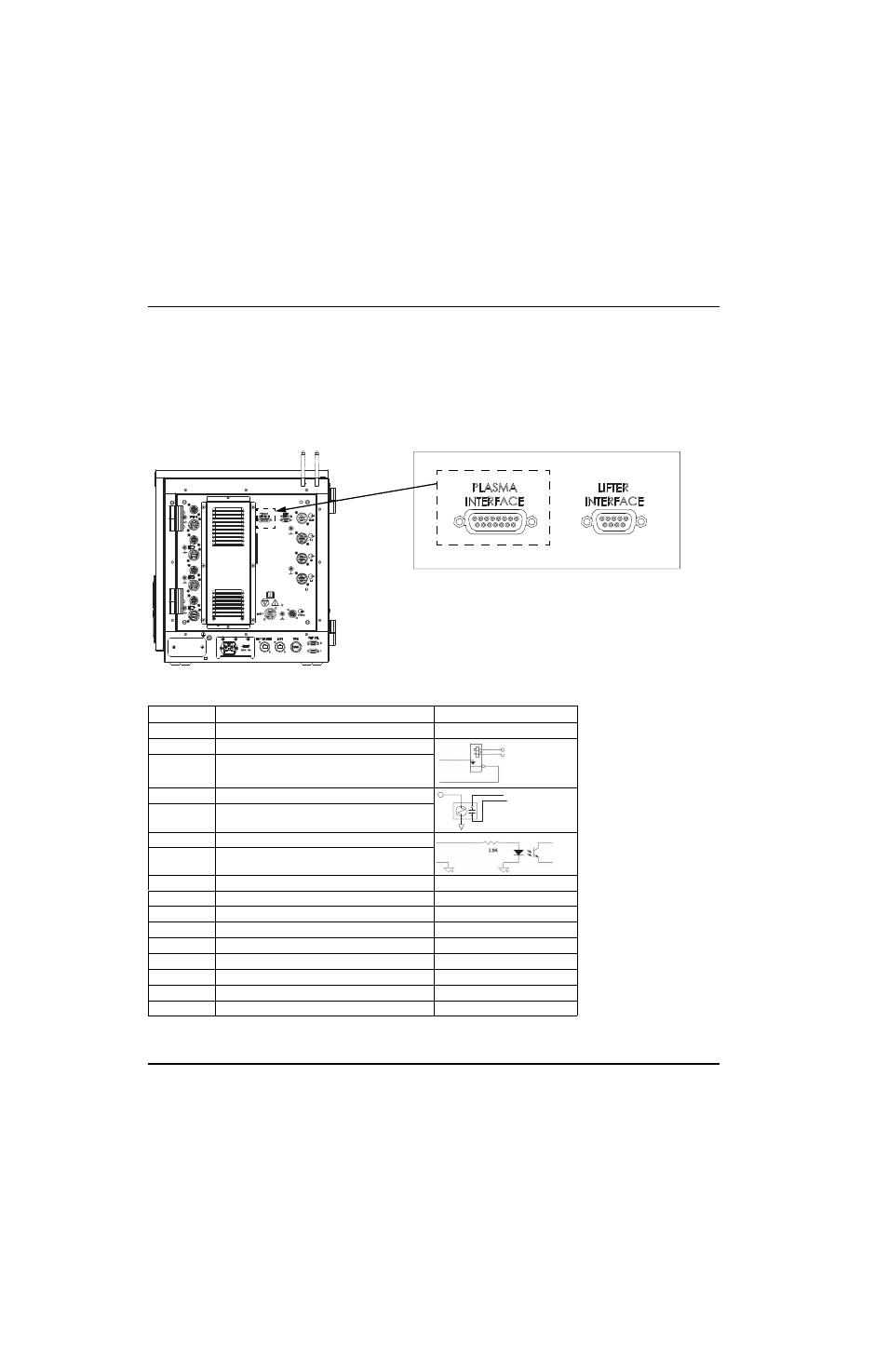

Figure 38 Interface plasma
Tableau 16 Brochage pour interface plasma
N° contact Signal Circuit de contact sec
1 + 12 V
2 Sortie de démarrage plasma +
3 Sortie de démarrage plasma –
4 Sortie de maintien de l’allumage +
5 Sortie de maintien de l’allumage –
6 Entrée de transfert +
7 Entrée de transfert –
8 Champ commun
9 Champ commun
10 Champ commun
11 Champ commun
12 Champ commun
13 Champ commun
14 Tension de l’arc de l’électrode –
15 Tension de l’arc de l’électrode +
16 Non connecté
La tension et l’intensité de courant de toutes les entrées
et sorties sont limitées respectivement à 30 V et 1 A.
Les circuits qui requièrent une intensité supérieure à 1 A
doivent être munis d’un relais externe.
B
A
normalement
ouvert
A
B
+12 VDC
+
_
