EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2

45

Installation

Schémas de configuration

Schémas de configuration

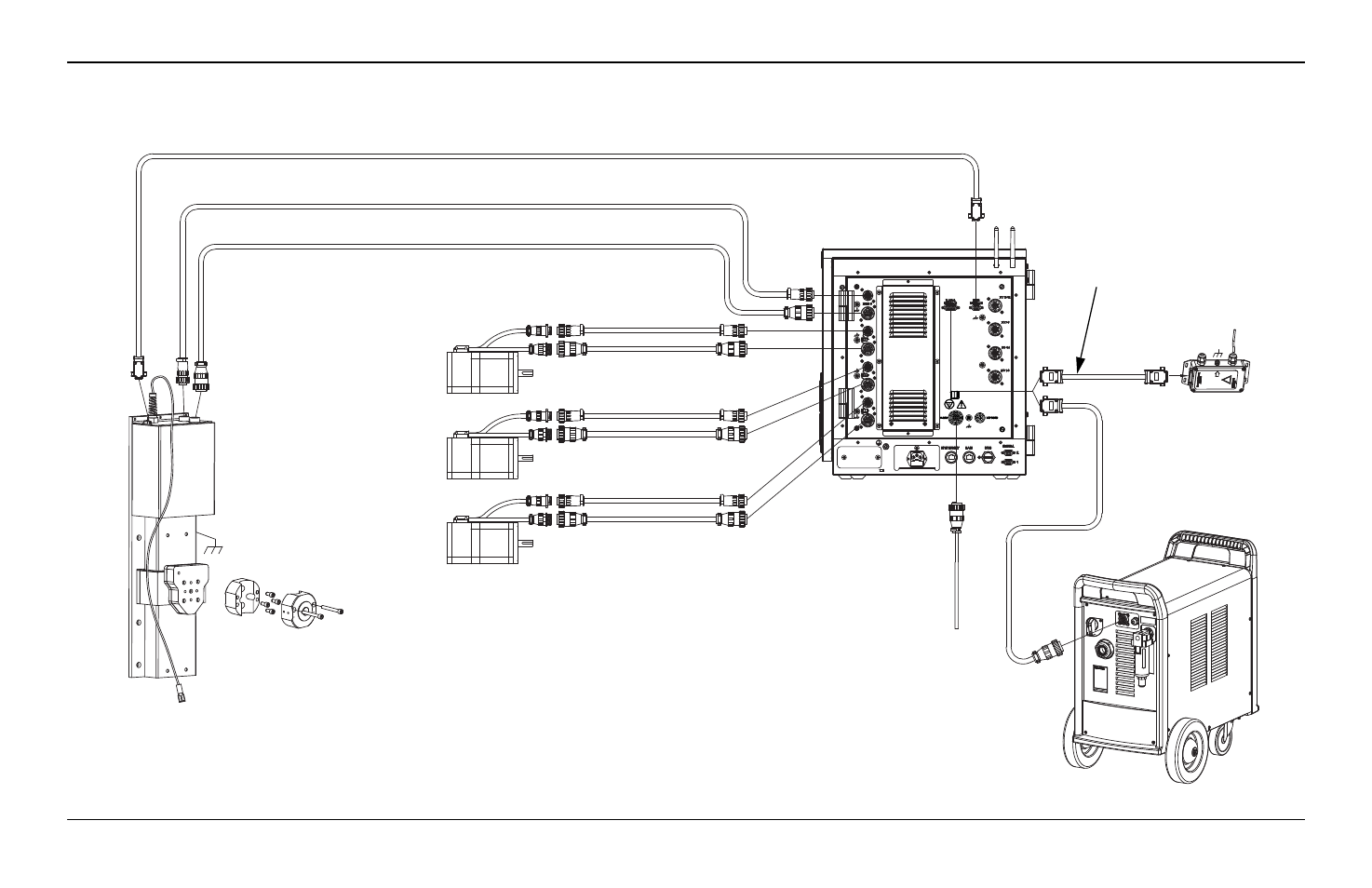

Figure 12 Exemple de configuration avec une EDGE Pro Ti CNC et un lève-torche Sensor Ti intégré

Câble d’interface lève-torche

Câble de moteur

Câble d’encodeur

Câble d’encodeur

Câble d’encodeur

Câble d’encodeur

Câble de moteur

Câble de moteur

Câble de moteur

Lève-torche Sensor Ti intégré avec moteur,
encodeur et décrochage magnétique
(228119)

Bloc de montage de la torche

Câble du contact ohmique, connecter au protecteur de torche

Moteur (031143)

Moteur (031143)

Moteur

(031143)

EDGE Pro Ti CNC

Câble d’interface plasma pour connexion
à un ensemble d’interface plasma (228256)

Câble d’interface plasma pour connexion
à des systèmes plasma avec un diviseur de
tension intégré compatible

OU

Câble d’arrêt d’urgence
