52

EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2

Installation

Connexion de l’arrêt d’urgence

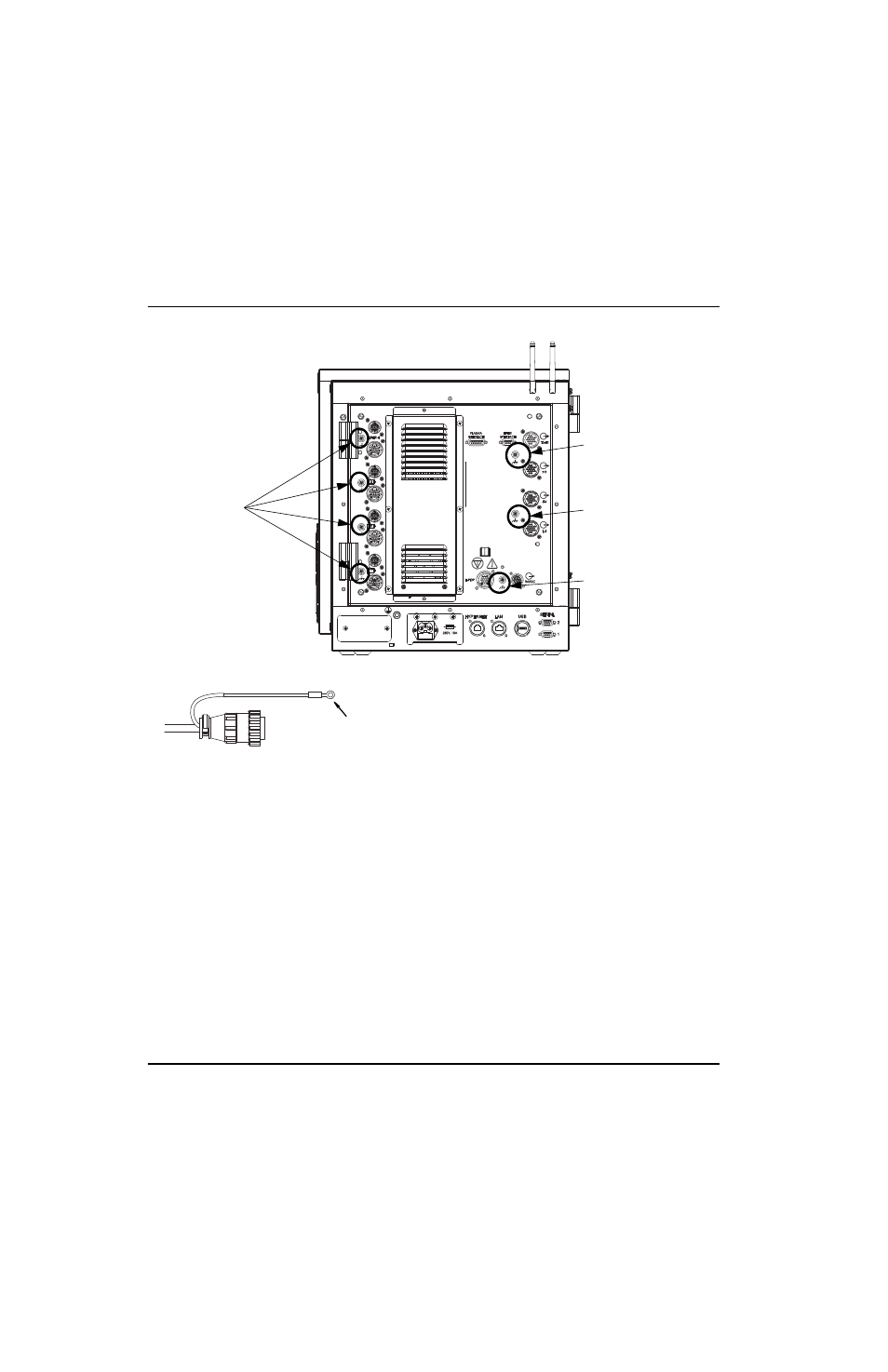

Figure 18 Connexions de mise à la terre du blindage de câble EDGE Pro Ti

Connexion de l’arrêt d’urgence

Le connecteur d’arrêt d’urgence fournit l’interface nécessaire pour un bouton d’arrêt d’urgence avec un interrupteur
de remise à zéro séparé et permet ainsi de répondre aux exigences des règlements locaux en matière de sécurité.

Vérification de sécurité

Il est requis de procéder à une vérification de sécurité avant d’installer le système. Toutes les exigences en matière de
redondance, de surveillance et de tests planifiés pour les circuits de sécurité émanant de cette vérification doivent être
mises en œuvre.

Connexion de blindage de
câble pour les E/S 7 – 12

Connexion de blindage de
câble pour les E/S 1 – 6

Connexion de blindage de
câble pour dispositif d’arrêt
d’urgence et alimentation
auxiliaire 24 V c.c.

Connexion de

blindage de câble

pour moteurs et

encodeurs

Connecter la languette du blindage de câble à la connexion de blindage
de câble.
