EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 105
Entretien et diagnostics
Tests de diagnostic
Test d’E/S
Pour le test d’E/S, les testeurs verts et rouges sont nécessaires pour les contacts d’entrée en mode sec et les testeurs
orange et blancs pour les contacts d’entrée en mode alimenté.

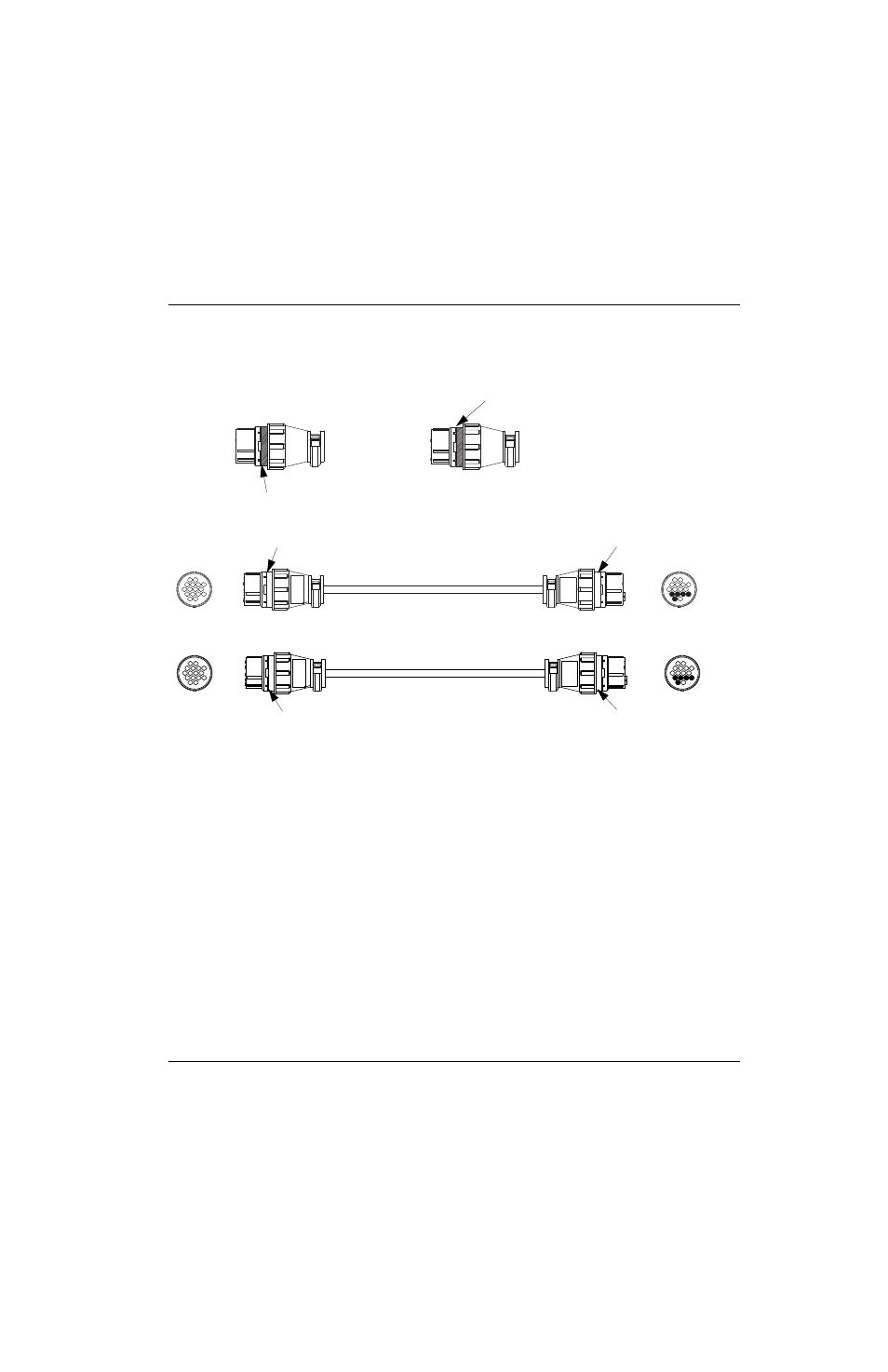

Figure 59 Testeurs d’E/S pour les contacts d’entrée en mode sec
Figure 60 Testeurs d’E/S pour les contacts d’entrée en mode alimenté
Exécuter ce test si :
• Un point E/S est défaillant.
• Vous devez éliminer l’opération CNC E/S en tant que problème dans le système.
• Une défaillance continue est présente, par exemple un contacteur de fin de course qui ne fonctionne
pas ou qui ne disparaît pas.
Anneau vert
Anneau rouge
3
15
11
7
1
3
15
11
7
1
11
1
3
7
11
15
1
3
7
15
Anneau blanc
Anneau orange
Brancher cette extrémité dans le
connecteur d’E/S
Brancher cette extrémité dans
le connecteur de l’arrêt
Anneau blanc
Anneau orange
