EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 47
Installation
Configuration des axes X et Y
Configuration des axes X et Y
Pour configurer les axes X et Y, il faut tout d’abord déterminer quel axe de la table sera l’axe X et quelle sera sa position
de repos.
Ensuite, il est requis de définir l’orientation X/Y et la position de repos dans le logiciel Phoenix (Configurations > Mot de
passe > Configurations machine) correspondant à la configuration désirée de la table. La définition de l’orientation des
axes et de la position de repos dans le logiciel et sur la table doivent coïncider de façon à ce que le système exécute les
programmes de pièces attendus.

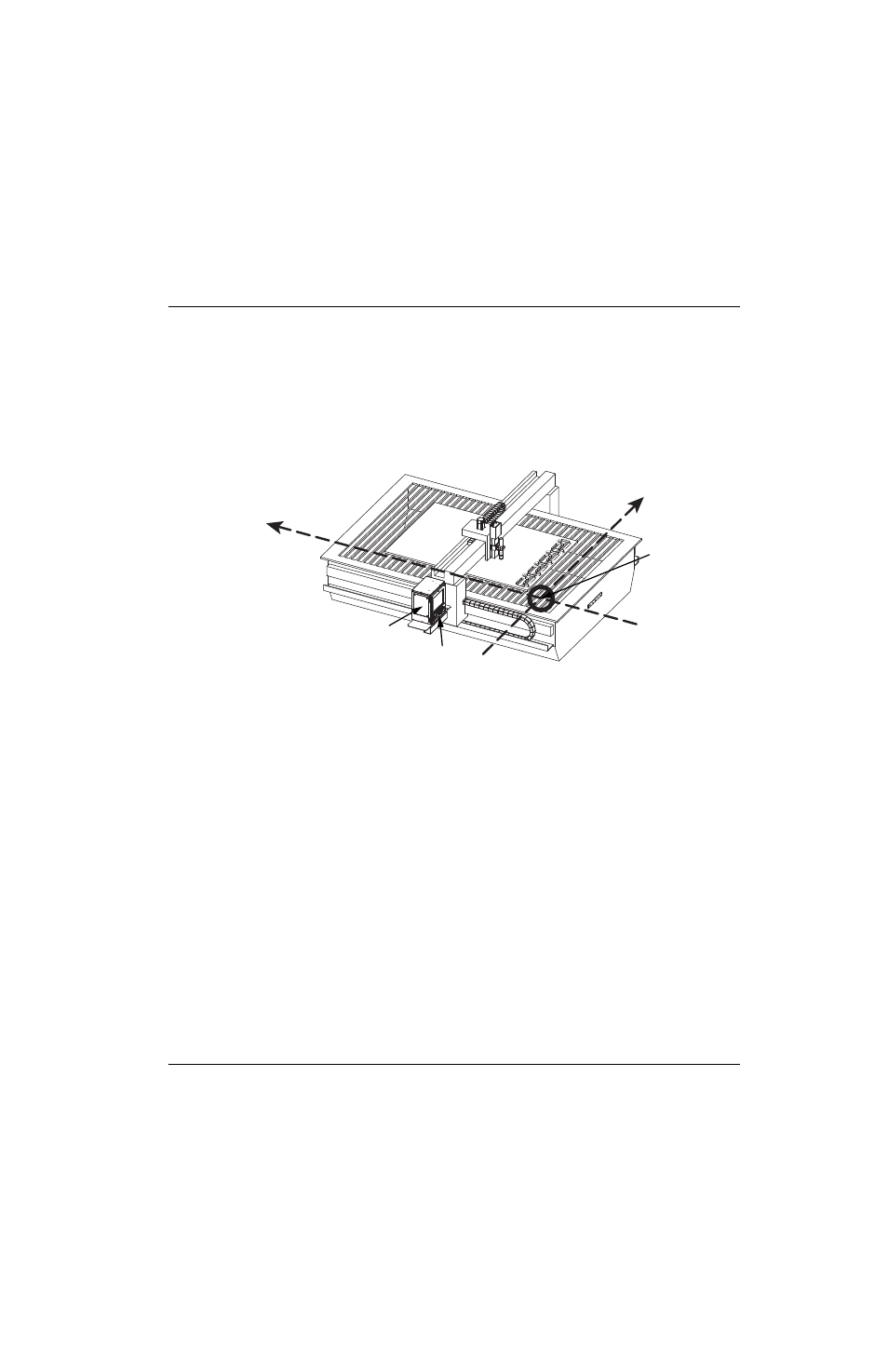

Figure 13 Exemple d’un système de coupe à gabarit configuré avec une EDGE Pro Ti CNC
Console opérateur
L’EDGE Pro Ti est livrée avec un tableau console opérateur pour deux stations qui permet à l’utilisateur de faire
fonctionner 2 torches ou 2 stations de coupe.
La console opérateur permet à l’utilisateur d’exécuter les actions suivantes :
• Démarrer et arrêter le programme de coupe.
• Basculer en mode manuel.
• Faire fonctionner manuellement la torche par à-coups avec le levier de commande.
• Avancer ou reculer par à-coups sur la trajectoire.
• Régler la vitesse d’avance de coupe et de déplacement par étape.
• Activer ou désactiver les 2 stations de coupe.
Les E/S de périphériques pour la console opérateur sont affectées aux entrées et sorties 129 et supérieures, tel
qu’indiqué dans le Tableau 5.
EDGE Pro Ti CNC
Panneau de commande
de la CNC X–
Y–
Y+
X+
Origine de la table et
position de repos (0,0)
