EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
77
Installation
Connexion plasma
Connexion plasma pour des systèmes plasma Powermax
Brancher le câble d’interface plasma sur l’interface plasma située à l’arrière de l’EDGE Pro Ti et le connecteur situé
à l’arrière du système plasma Powermax avec un diviseur de tension intégré.

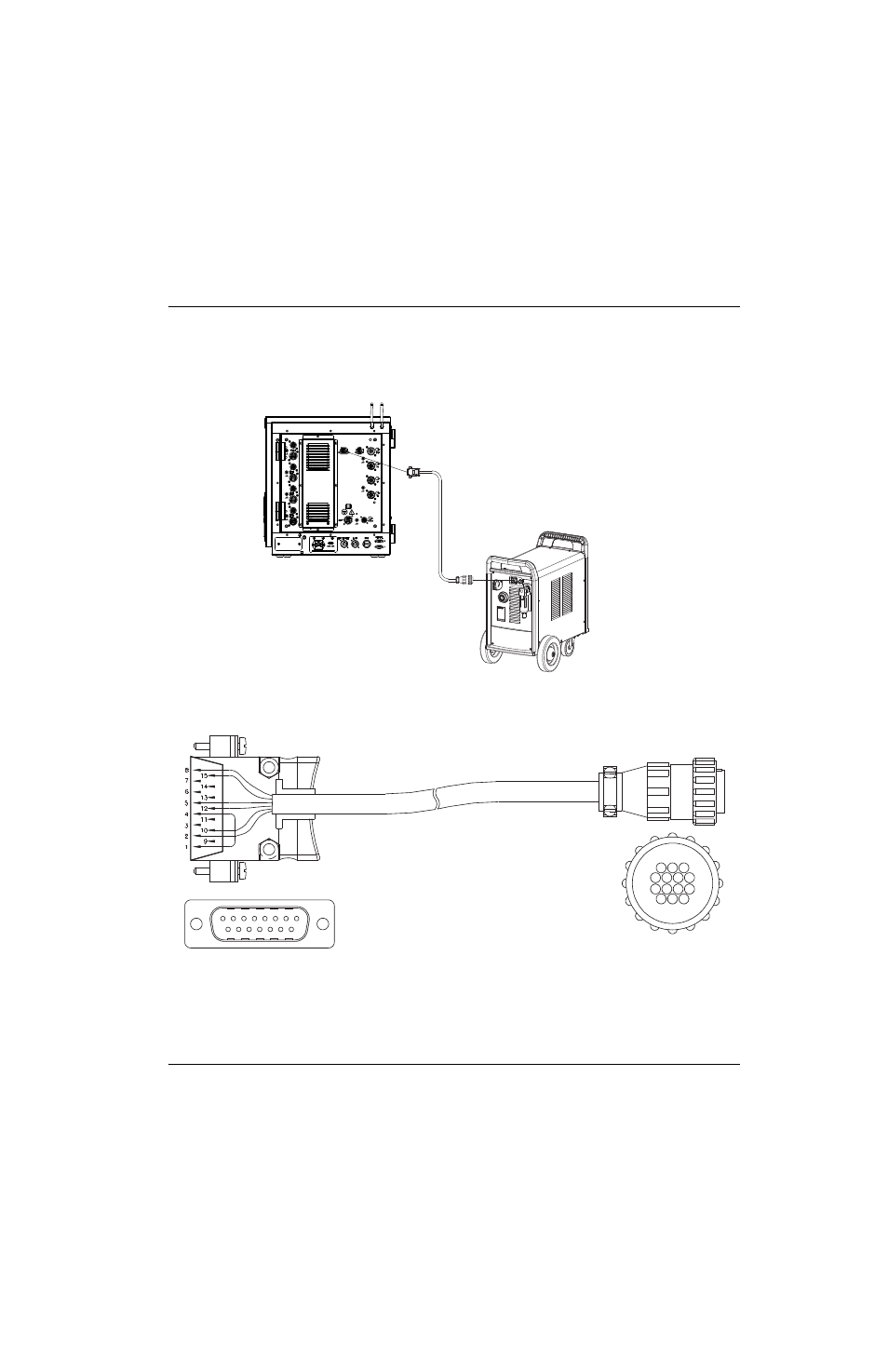

Figure 39 Câble d’interface plasma vers un système Powermax
Figure 40 Câble d’interface plasma pour des systèmes Powermax
Câble d’interface plasma
Système plasma Powermax avec un
diviseur de tension intégré
Diamètre = 6,934 mm
Rayon de courbure = 150 mm
Extrémité B
Extrémité A
1
15
14
11
7
3
1
4
8
12
