EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 49
Installation
Alimentation en courant alternatif
Alimentation en courant alternatif
Entrée d’alimentation électrique

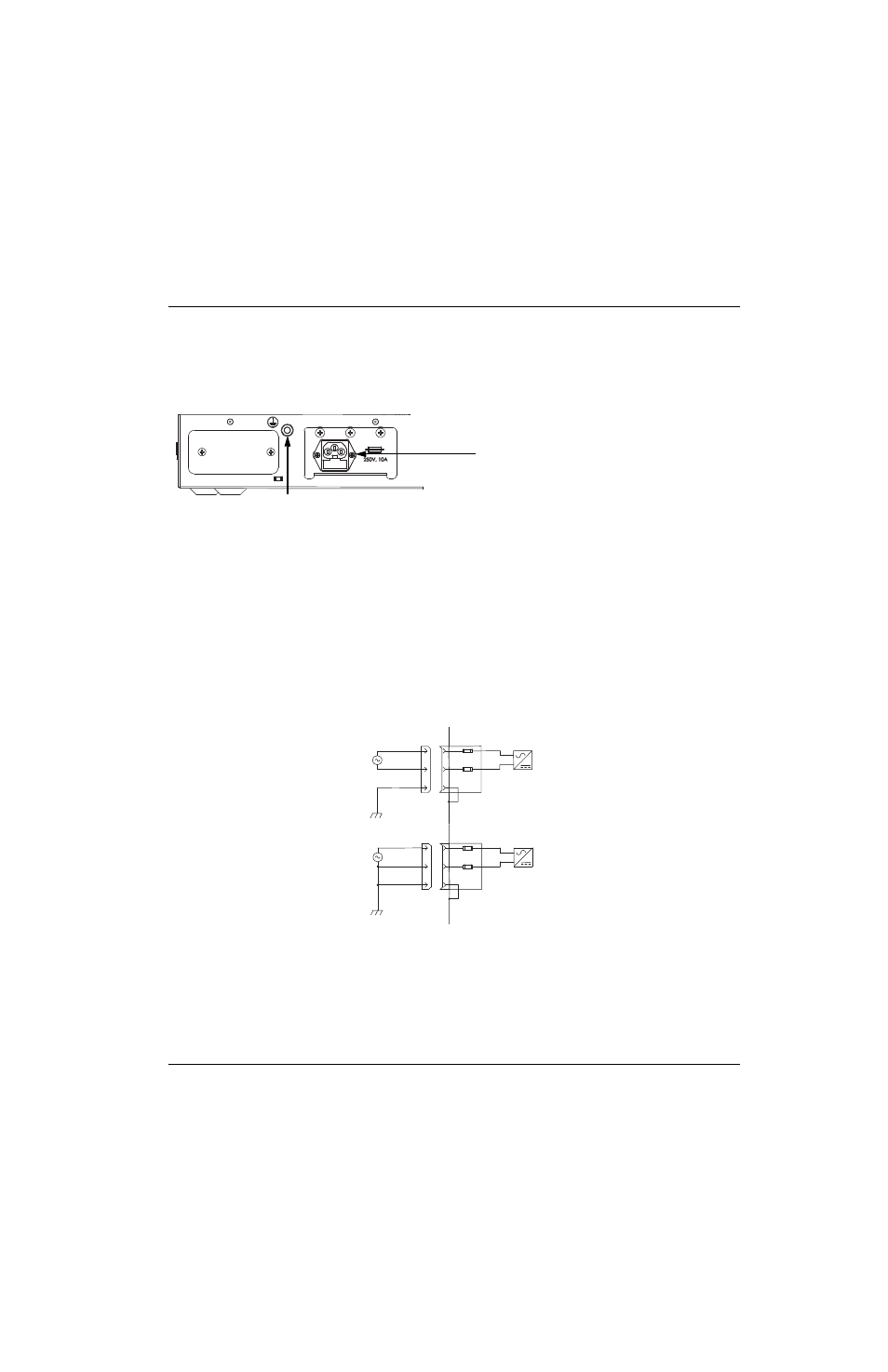

La Figure 14 illustre le connecteur d’entrée d’alimentation électrique à l’arrière de la EDGE Pro Ti CNC.
Figure 14 Connecteur de l’entrée d’alimentation en c.a.
Note : Le câble d’alimentation c.a. doit être branché sur un circuit de dérivation c.a. avec une limite de 20 A.
Câble d’alimentation
Un câble d’alimentation c.a. est un équipement standard pour l’Amérique du Nord et il est expédié avec la EDGE Pro Ti
CNC. Pour les autres régions du monde, utiliser un câble d’alimentation équipé d’un embout IEC–60320–C13 qui
répond aux exigences du code local et à celles en matière de connexions électriques.
Pour de plus amples informations concernant les spécifications électriques, consulter Spécifications du système à
la page 30. La Figure 15 fournit des exemples de fabrication de câbles d’alimentation.
Note : La boîte à fusibles peut accueillir deux fusibles de 250 V, 10 A, à fusion temporisée, de 5 mm x 20 mm.
Figure 15 Exemples de câblage d’entrée V c.a.
Connecteur pour l’alimentation en c.a.
Plage de tension : De 115 à 240 V, en courant monophasé
Capacité du fusible : 250 V, 10 A, fusion temporisée, 5 mm x 20 mm
Écrou et rondelle de sécurité de mise à la terre
1/4 po – 20 (filetage UNC)
EDGE Pro Ti CNC
Module d’entrée d’alimentation :
2 fusibles : 250 V, 10 A, fusion temporisée,
5 mm x 20 mm
EDGE Pro TiCNC
Module d’entrée d’alimentation :
2 fusibles : 250 V, 10 A, fusion temporisée,
5 mm x 20 mm
Alimentation 220 V c.a.
fournie par le client
Alimentation 120 V c.a.
fournie par le client
L1 – ligne
L2 – ligne
Terre de protection
L1 – ligne
L2 – neutre
Terre de protection
