EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Entretien et diagnostics
Circuit imprimé MCC à 4 axes (141191)
Circuit imprimé MCC à 4 axes (141191)

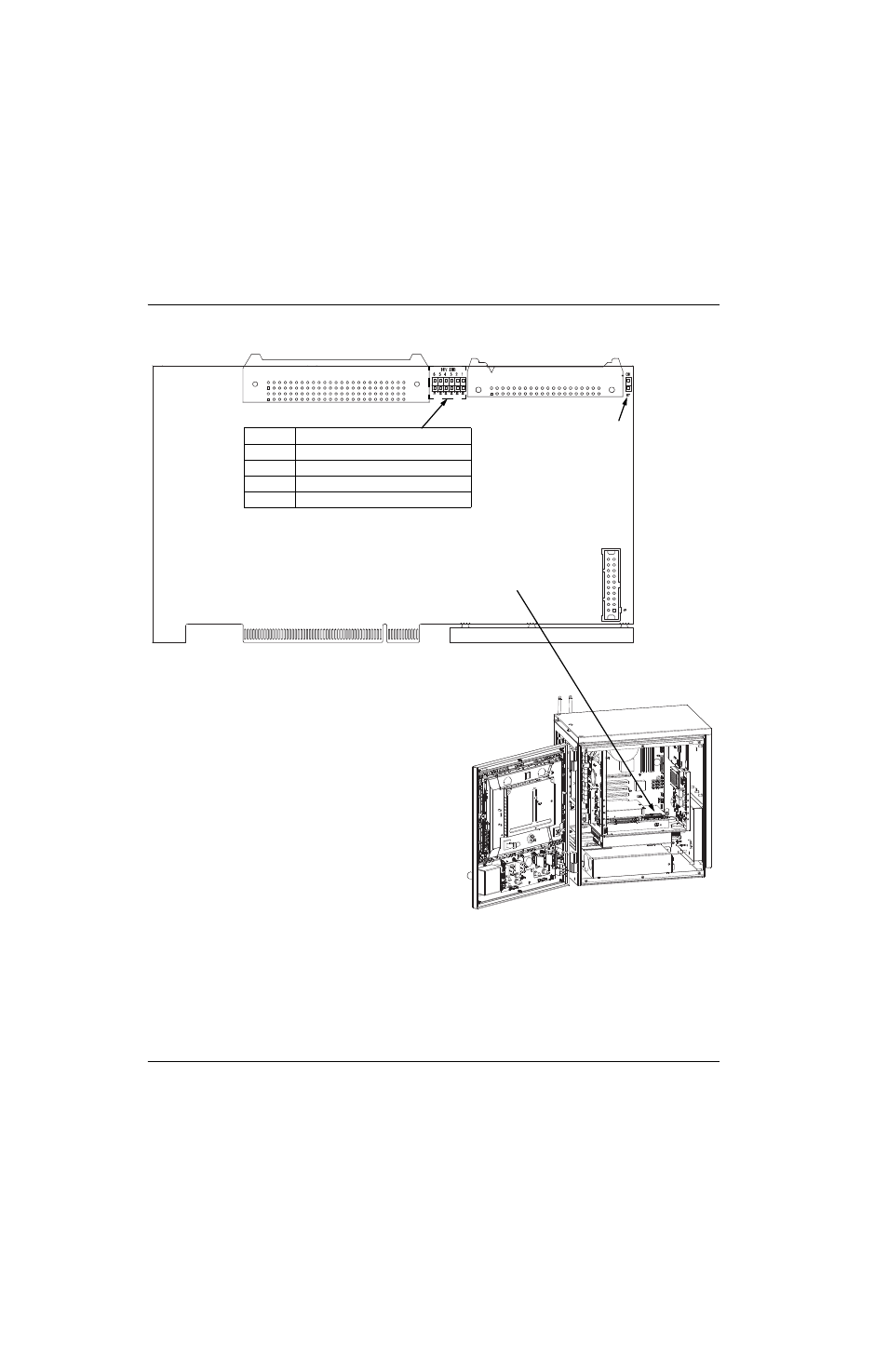

Figure 66 Circuit imprimé MCC à 4 axes
DEL
Signal
D3
Axe 4 activé
D4
Axe 3 activé
D5
Axe 2 activé
D6
Axe 1 activé
D7
DEL du dispositif
de surveillance,
DEL allumée =
dispositif actif
J1
E/S de 1 à 12
J2
Axes 1 – 4
Inséré dans la fente PCI 5 de la carte mère
