Entretien et diagnostics
Circuit imprimé utilitaire et d’isolation série (141307)
Circuit imprimé utilitaire et d’isolation série (141307)

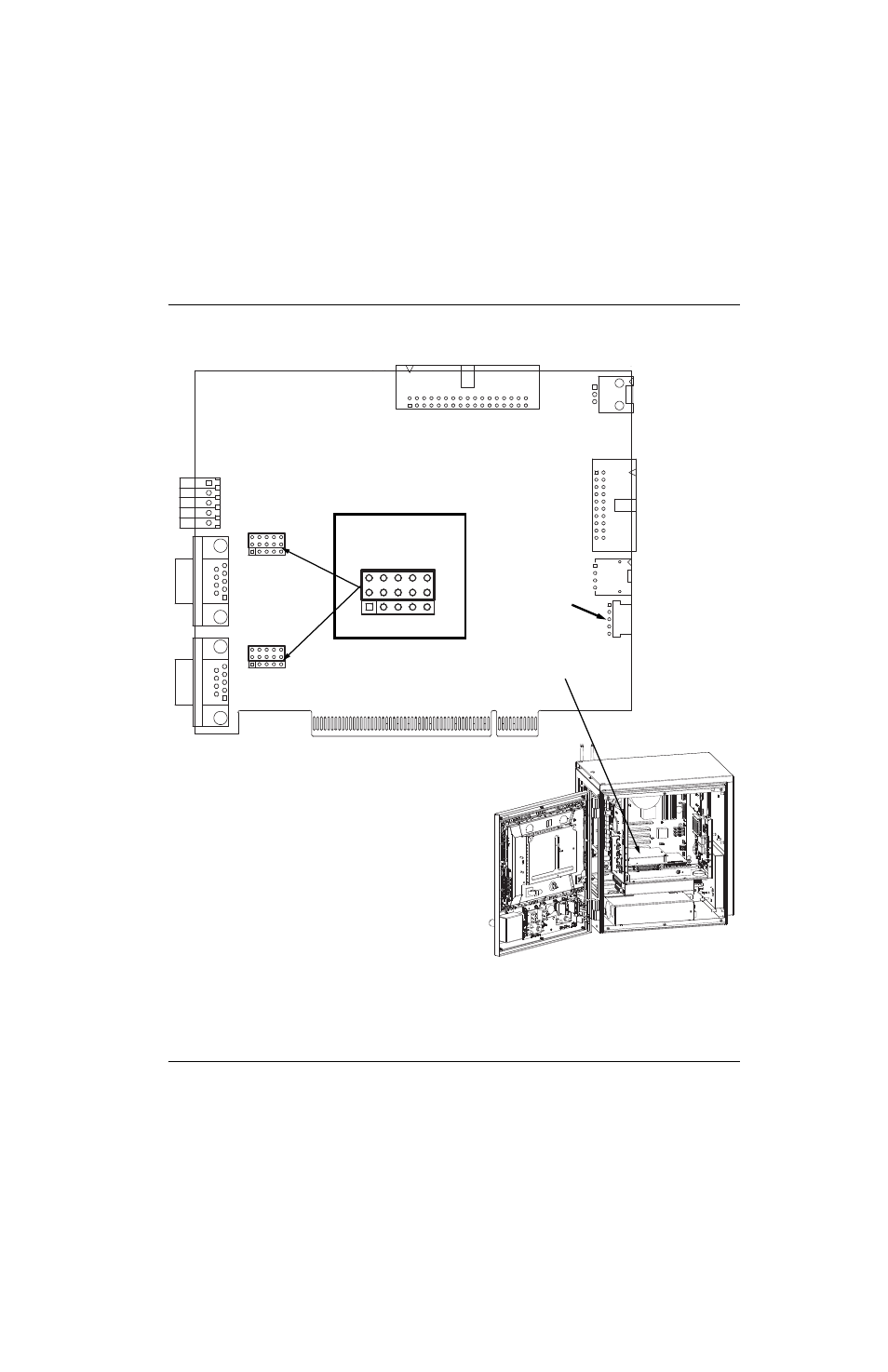

Figure 67 Circuit imprimé utilitaire et d’isolation série
J6 Vers la carte mère
et distribution
d’alimentation
J8 Port B série 2
J5 Port A série 1
2 x 5 cavaliers =
2 connecteurs
RS-422
RS-232
J4
J7
J1 Vers panneau avant
Inséré dans la fente PCI 4
de la carte mère
J11 Tension de l’arc
(isolée et calibrée)
J3 Vers COM3 et
COM4 série
