120
EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Entretien et diagnostics
Panneau de distribution d’alimentation (141153)
Panneau de distribution d’alimentation (141153)

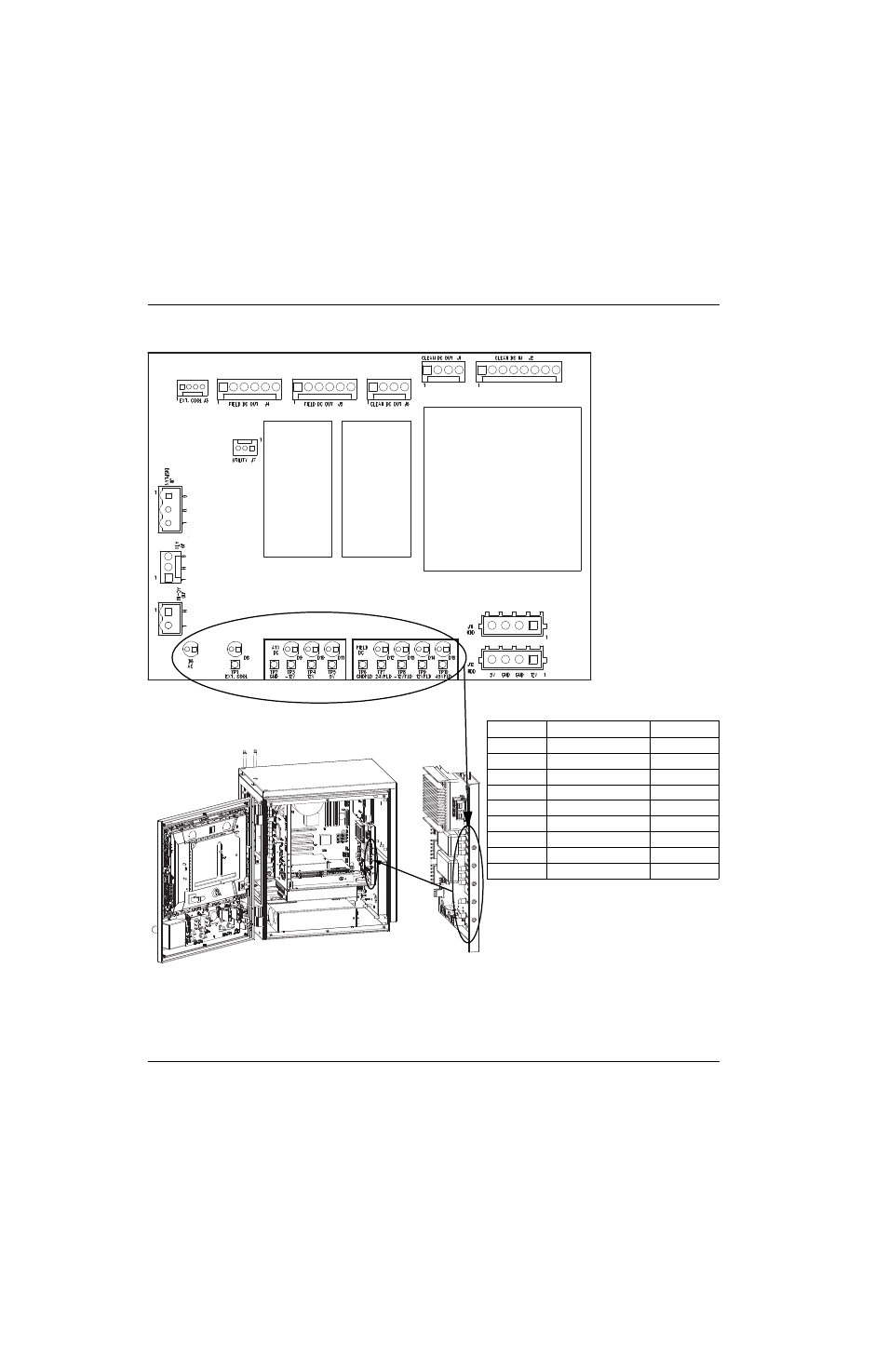

Figure 65 Panneau de distribution d’alimentation
DEL
Signal
Couleur
D15
+ 5 V c.c. Champ
Vert
D14
12 V c.c. Champ
Vert
D13
– 12 V c.c. Champ
Vert
D12
24 V c.c. Champ
Vert
D11
5 V c.c. ATX
Vert
D10
12 V c.c. ATX
Vert
D9
– 12 V c.c. ATX
Vert
D8
Ventilateur externe
Vert
D6
Alimentation c.a.
Vert
