EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 53
Installation
Connexion de l’arrêt d’urgence

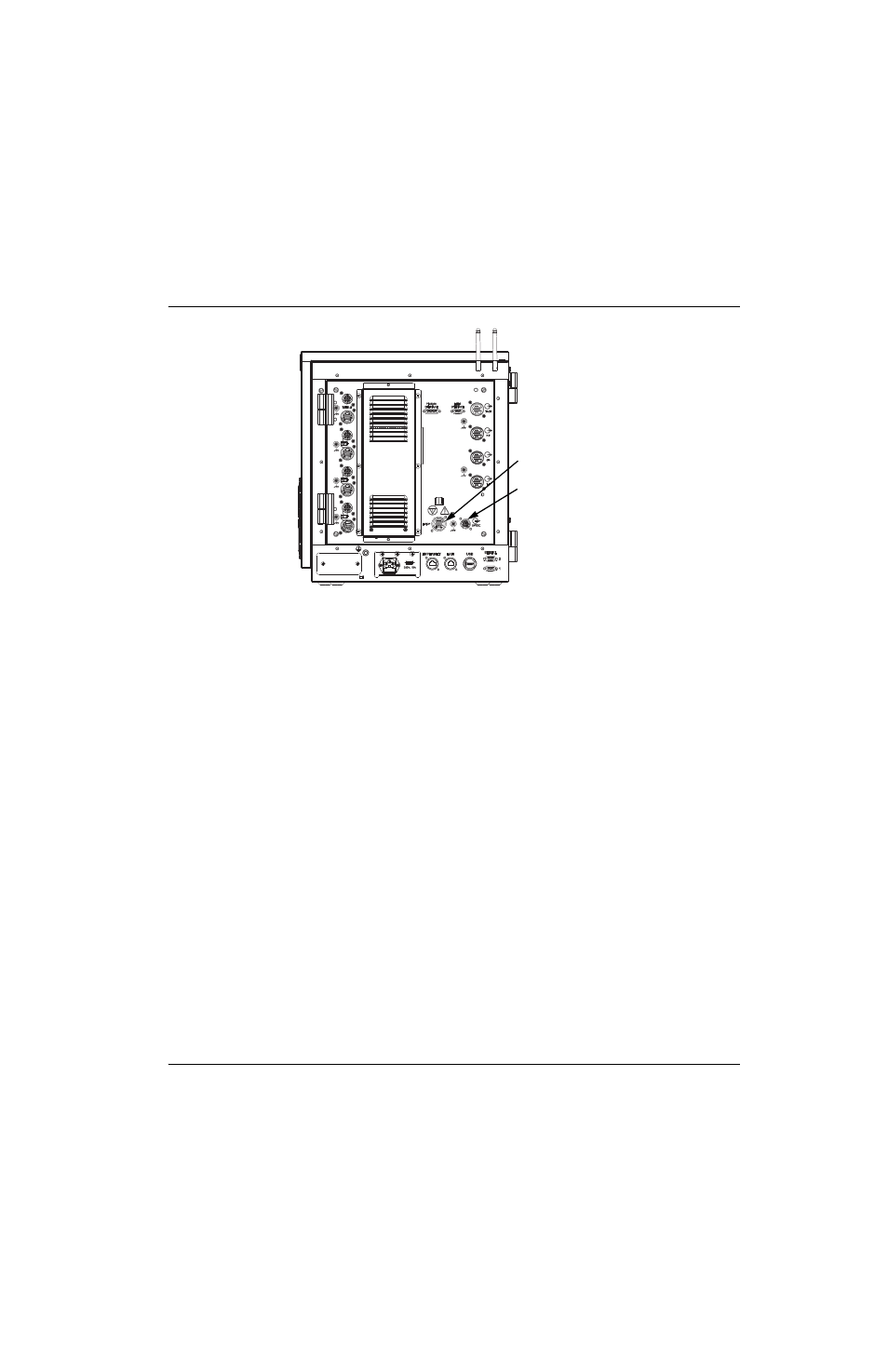

Figure 19 Emplacement du connecteur d’arrêt d’urgence de l’EDGE Pro Ti
Le fabricant de la table doit fournir et installer les fonctions logiques d’arrêt d’urgence, le bouton d’arrêt d’urgence et
l’interrupteur de remise à zéro afin d’assurer que ces éléments soient conformes à la configuration du système et aux
règlements locaux et nationaux en matière de sécurité.
L’installation de la circuiterie et des interrupteurs peut être réalisée à l’aide de relais de sécurité ou de PLC, le cas
échéant. Un PLC de sécurité peut être souhaitable si des fonctions avancées ou une intégration avancée dans la
machine ou en usine est nécessaire. L’interface d’arrêt d’urgence située à l’arrière du boîtier de l’EDGE Pro Ti a été
testée avec les composants ci-dessous qui offerts sur le marché :
• Relais de sécurité (003239)
• Interrupteur d’arrêt d’urgence unidirectionnel, à deux pôles, normalement fermé (428025)
• Interrupteur à rappel de remise à zéro, normalement ouvert (428026)
Les conditions de l’interface d’arrêt d’urgence doivent être satisfaites pour actionner les moteurs. Si les conditions d’arrêt
d’urgence ne sont pas remplies, les moteurs ne fonctionneront pas. La Figure 20 à la page 54 présente un exemple de
circuit d’arrêt d’urgence, notamment la circuiterie qui existe dans la EDGE Pro Ti CNC et une circuiterie qui utilise un
relais de sécurité Allen Bradley.
Note :
• Le relais de sécurité est alimenté par un courant continu 24 V c.c. par les contacts 1 et 10 du connecteur
d’arrêt d’urgence de la CNC.
• Le circuit de capteur est câblé pour une surveillance d’arrêt d’urgence à 2 canaux, les contacts de
surveillance LS1 et LS2 étant reliés en série.
• Le circuit de démarrage est câblé pour une activation surveillée manuelle.
• Lorsque la DEL est allumée, cela indique que la machine est désactivée.
Connecteur d’arrêt d’urgence
Sortie pour alimentation
auxiliaire 24 V
