EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Montage du THC
Montage du THC
Sensor™
Ti THC
La EDGE Pro Ti CNC est compatible avec un Sensor Ti THC. Installer l’ensemble de lève-torche Sensor Ti (
228119
) sur
la table de coupe de sorte à profiter au maximum de la plage de déplacement vertical. La partie inférieure du lève-torche
doit normalement être à une hauteur de 15 à 20 cm au-dessus de la table de coupe.

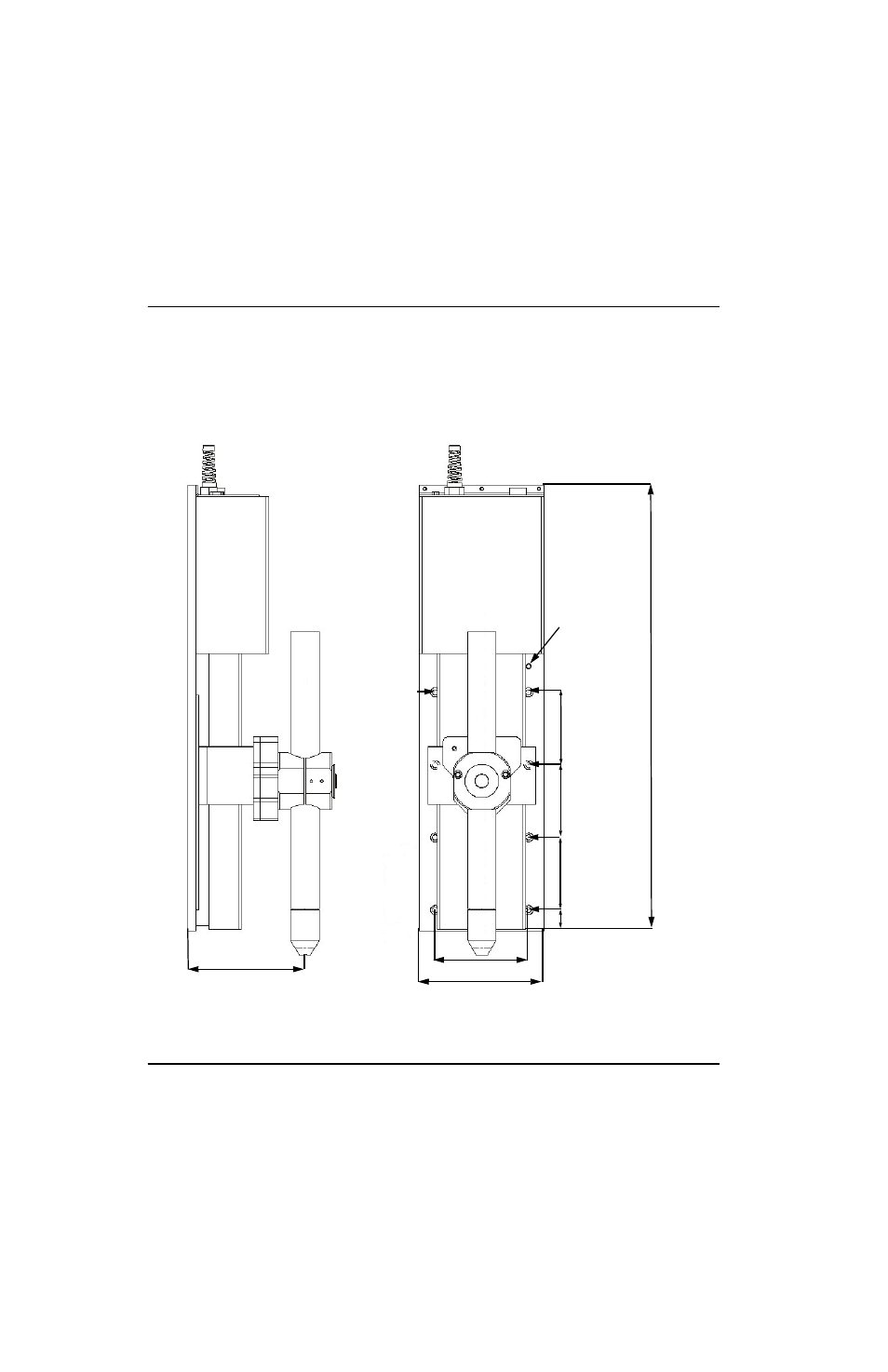

Figure 11 Vues avant et latérale du Sensor Ti
142,75 mm
152,4 mm
88,9 mm
88,9 mm
88,9 mm
24,5 mm
546,1 mm
Borne de masse —
raccorder à la mise
à la terre en étoile
de la table de travail
Ø
0,265 po fraisée
pour vis à tête creuse
114,3 mm
