38 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Montage de la CNC
Montage de la CNC
Avant de raccorder la EDGE Pro Ti CNC aux autres composants du système, monter tous les composants en suivant les
instructions appropriées.
Ne pas laisser les composants du système non montés sur une armoire ou sur le sol.

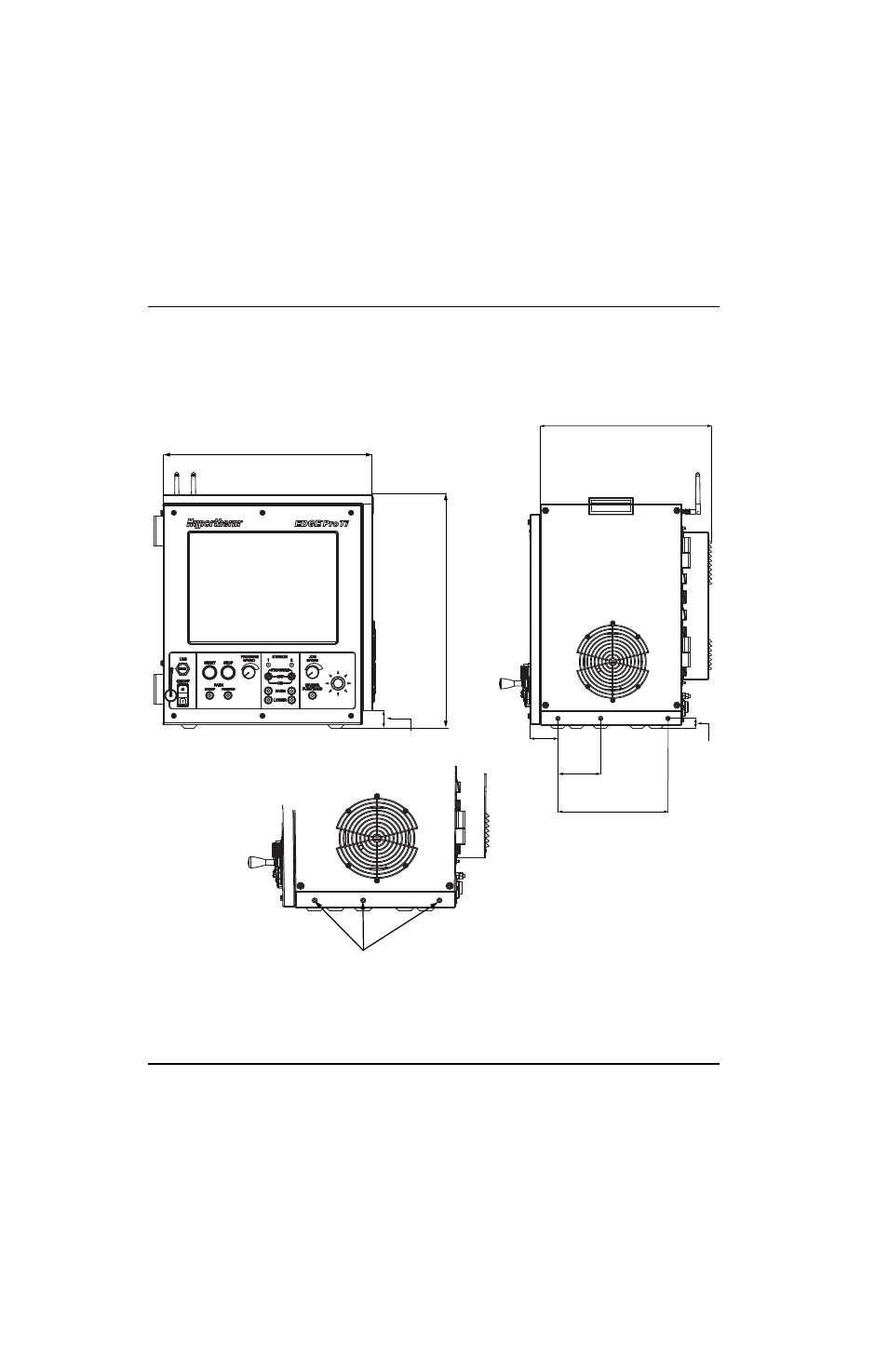

Figure 9 Vues avant et latérale de la EDGE Pro Ti CNC
435 mm
491 mm
Utiliser le matériel M6 x 1 pour un montage latéral.
La longueur à l’intérieur du boîtier ne doit pas être supérieure à 7,8 mm.
58 mm 21 mm
228,5 mm
90 mm
377,2 mm
36 mm
