92 EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Tests de diagnostic
Test de la console opérateur
Exécuter ces tests si l’une des fonctions de la console opérateur intégrée ne fonctionne pas comme prévu.
Note : Aucun des composants présents sur l’écran n’autorise un mouvement ou qu’une action se produise sur
la CNC ou sur la table de coupe.
Pour tester ces commandes sur la console de l’opérateur :

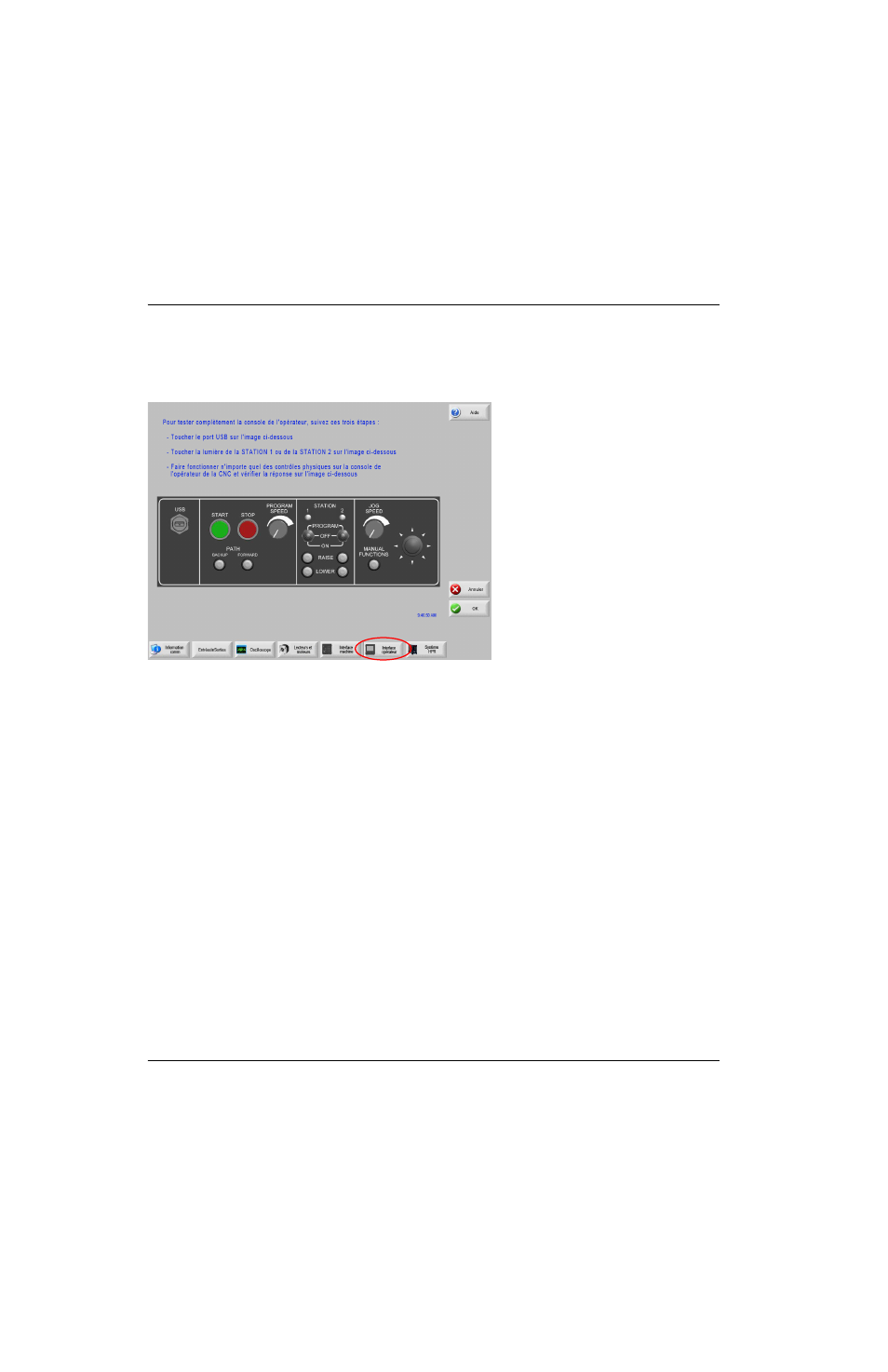

1. À partir de l’écran de l’interface machine, appuyer sur la touche programmable de l’interface opérateur.
2. Suivre les instructions qui s’affichent à l’écran Interface de l’opérateur et dans les étapes suivantes.
3. Pour tester le port USB, sélectionner ce dernier sur l’image à l’écran Interface de l’opérateur, puis suivre les
instructions qui s’affichent à l’écran.
4. Pour tester les voyants des stations 1 ou 2, appuyer sur le voyant correspondant dans l’image qui s’affiche à l’écran
Interface de l’opérateur.
5. Vous pouvez également faire fonctionner n’importe quel composant de la console opérateur de la CNC et visualiser
le composant correspondant à l’écran. Vérifier si le fonctionnement du composant à l’écran correspond à
la manipulation du composant effectuée sur la console.
6. Si le test échoue pour un seul composant, le remplacer.
Si plusieurs composants sont défectueux, contacter le fabricant de la table pour qu’il remplace la ou les pièces
suivantes :
• Câble plat qui est connecté au circuit imprimé de la console opérateur (223013)
• Circuit imprimé de la console opérateur (141058)
• Circuit imprimé utilitaire et d’isolation série (141307)
