Interfaces de communication
Interfaces de communication

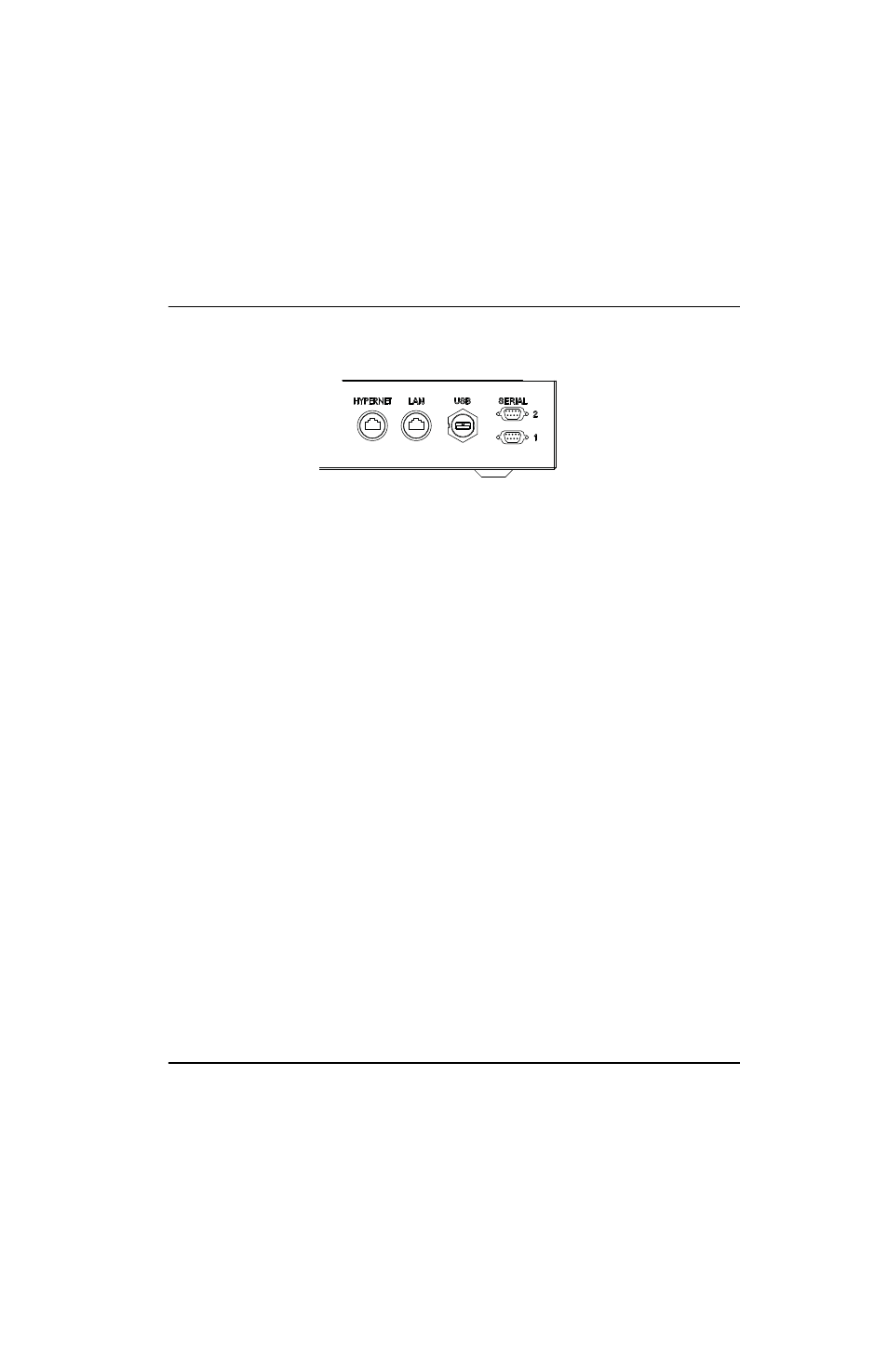

La figure 14 illustre les ports d’interface et leurs emplacements à l’arrière de la EDGE Pro HyPath CNC.
Figure 14 Ports de l’interface
Interface Hypernet
L’interface Hypernet permet de connecter l’EDGE Pro HyPath CNC à un ArcGlide THC et un système plasma par
le biais du protocole Hypernet en utilisant des câbles Ethernet blindés Cat-5e. Cette configuration doit comprendre
un commutateur Ethernet de qualité industrielle pour acheminer la communication de l’EDGE Pro
HyPath CNC aux autres
unités du système. Pour les longueurs de câble et les numéros de référence Hypernet, consulter Nomenclature des
pièces.
Interface LAN
L’interface LAN RJ-45 permet de connecter l’EDGE Pro HyPath CNC à un réseau local (LAN) pour télécharger des
pièces et utiliser l’utilitaire d’aide à distance Remote Help. Pour les longueurs de câble LAN et les numéros de référence,
consulter
Nomenclature des pièces.
Pour en savoir plus sur la configuration de la CNC pour une communication LAN, consulter le Manuel d’installation
et de configuration des séries V9 de Phoenix (806410).
Interface USB
Le port USB 2.0 situé à l’arrière de la EDGE Pro HyPath CNC, tout comme celui situé sur la console opérateur, peut être
utilisé pour charger des programmes ou connecter un clavier ou une souris USB.
Ports série
Les deux ports série RS-232 et RS-422 situés à l’arrière de la EDGE Pro HyPath CNC sont des ports configurables
et sont compatibles avec des connecteurs à 9 contacts D-sub. Le débit de transmission peut atteindre jusqu’à
115 000 bauds. Les deux ports sont préréglés par défaut comme port RS-422. Pour de plus amples renseignements,
consulter
Circuit imprimé utilitaire et d’isolation série (141307) à la page 122.
Antennes sans fil
Les antennes sans fil à l’arrière de la EDGE Pro HyPath CNC sont connectées à la carte réseau sans fil (141223).
La carte réseau sans fil est conforme aux normes 802.11N et 802.11G, et peut être connectée à un réseau (LAN) sans
fil de type G ou N. Elle fournit l’accès à un réseau sans fil G ou une meilleure performance pour les téléchargements
de programmes de pièces, de l’aide à distance (Remote Help) ou d’autres applications en réseau. Pour de plus amples
renseignements sur la connexion de la CNC au réseau sans fil, consulter la section
Réseau du Manuel d’installation
et de configuration du logiciel Phoenix Séries V9 (806410).
