2 – Installation
Alimentation courant alternatif
Mise à la terre du châssis
Pour assurer un fonctionnement sécuritaire, la CNC doit être correctement mise à la terre, et ce, conformément aux
codes locaux et nationaux de l’électricité. Brancher un fil de 16 mm
2
entre la borne de masse située à l’arrière de la CNC
et la mise à la terre en étoile de la table de coupe, tel qu’il est illustré dans la figure 13.

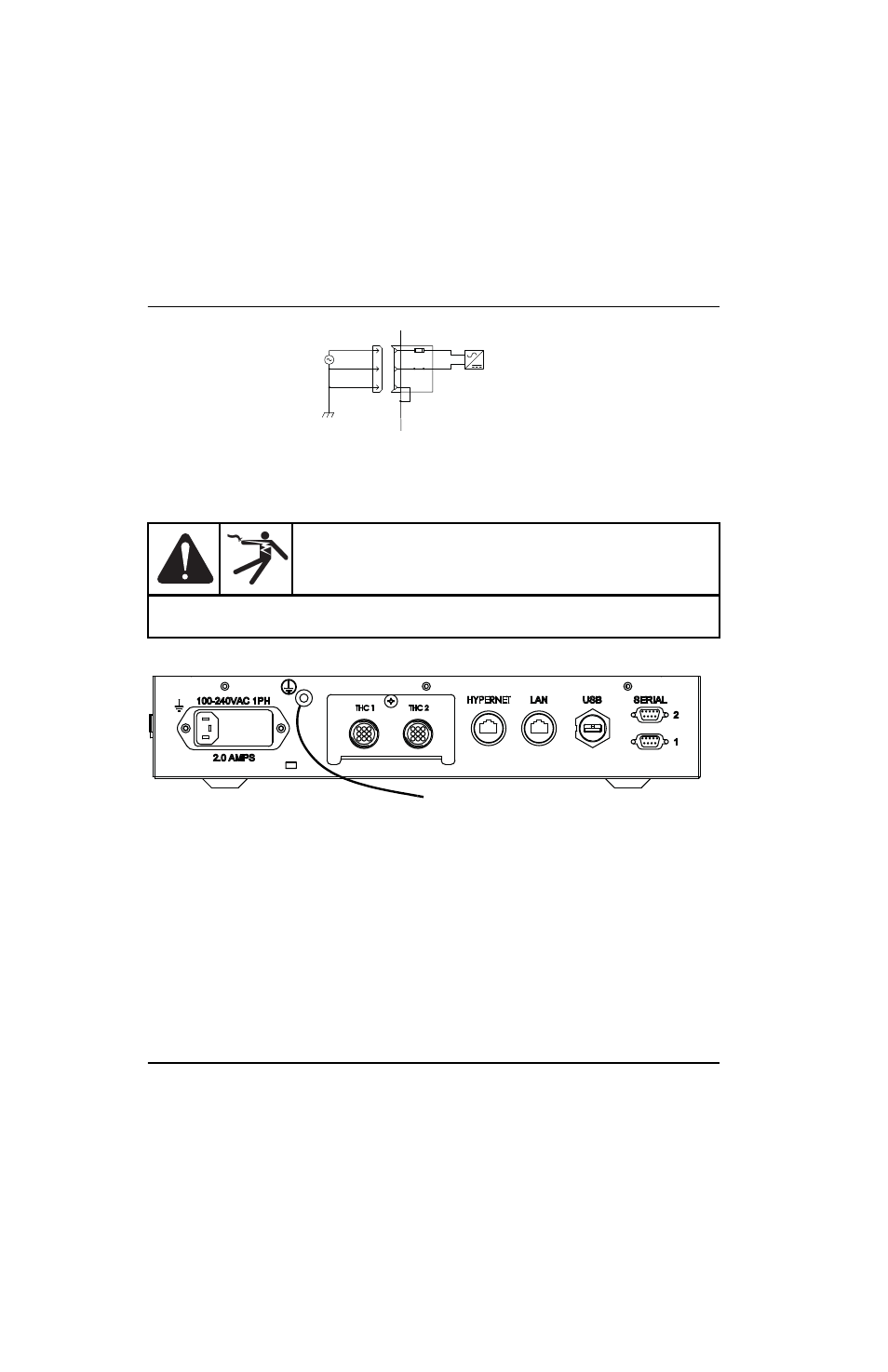

Figure 13 Câble de masse sur la CNC
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Cette connexion de mise à la terre doit être câblée pour assurer un fonctionnement sécuritaire
et fiable.
EDGE Pro HyPath CNC
(option de sélection de champ)
Module d’entrée d’alimentation :
1 fusible : 250 V, 2 A, fusion temporisée,
0,25 po x 1,25 po
L1 – ligne
L2 – ligne
Terre de protection
Alimentation fournie par le client
Vers la masse étoilée sur la table de coupe
La borne de masse possède un filetage de 1/4-20.
