2 – Installation
Alimentation courant alternatif
Alimentation courant alternatif
Entrée d’alimentation électrique

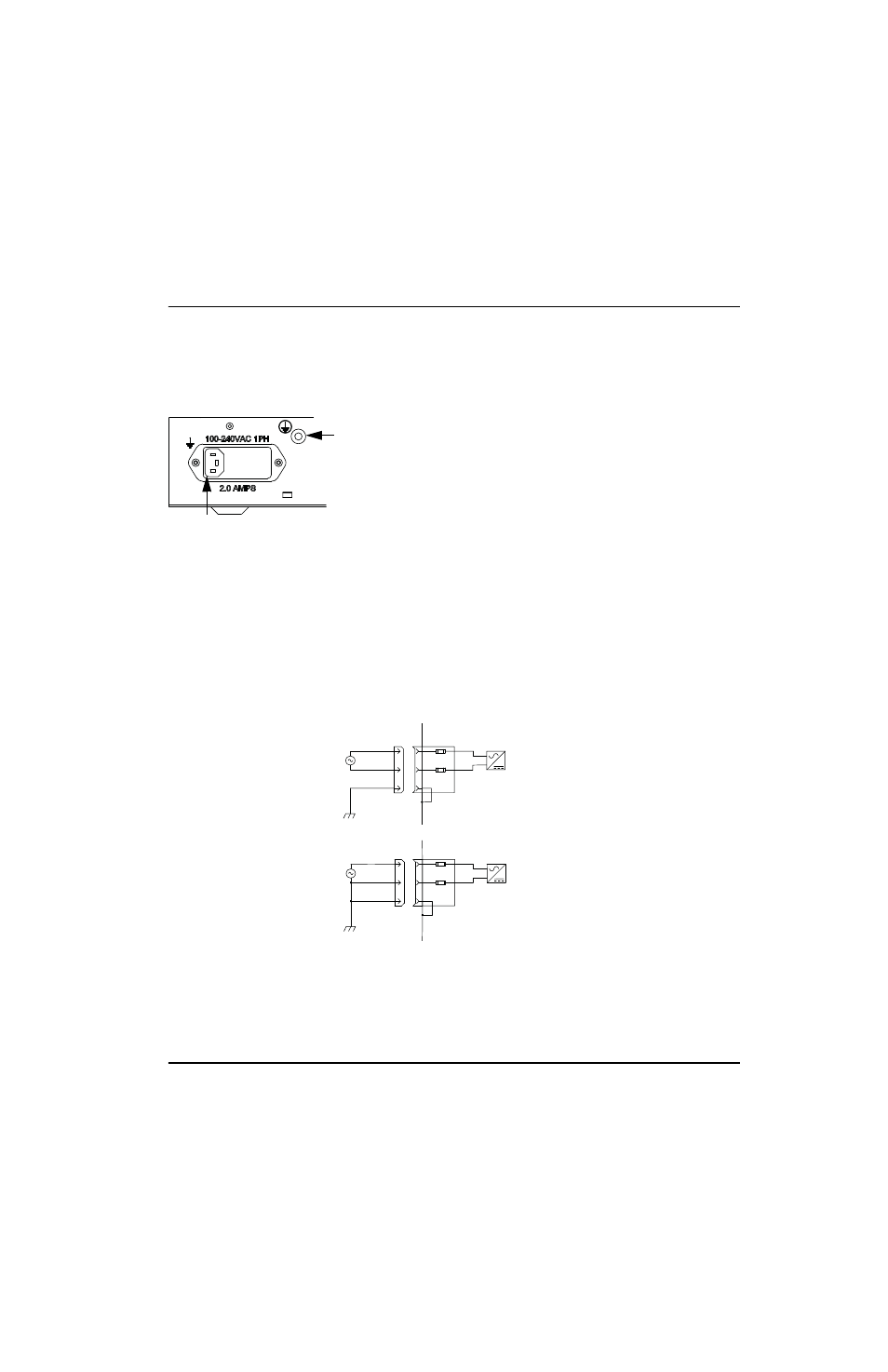

La figure 11illustre le connecteur d’entrée d’alimentation électrique à l’arrière de la EDGE Pro
HyPath
CNC.
Figure 11 Connecteur de l’entrée d’alimentation en c.a.
Un câble d’alimentation c.a. est un équipement standard pour l’Amérique du Nord et il est envoyé avec la CNC.
Pour les autres régions, utiliser un câble d’alimentation avec une extrémité CEI-60320-C13 qui réponde aux exigences
de la réglementation locale et des connexions électriques.
Pour créer un câble d’alimentation, utiliser le connecteur d’alimentation (108842) expédié avec la CNC, puis connecter
un câble à trois fils pour les signaux phase, neutre et terre conformément aux réglementations électriques locales. Pour
de plus amples informations concernant les spécifications électriques, consulter
Spécifications du système à la page 44.
La figure 12 fournit des exemples de fabrication de câbles d’alimentation.
Figure 12 Exemples de câblage d’entrée V c.a.
Connecteur d’alimentation c.a.
Plage de tension : De 115 à 240 V, en courant monophasé
Capacité du fusible : 250 V, 2 A, fusion temporisée,
5 x 20 mm (2) ou 0,25 x 1,25 po (1)
Écrou et rondelle de sécurité de mise à la terre
1/4 po – 20 (filetage UNC)
EDGE Pro HyPath CNC (comme livrée)
Module d’entrée d’alimentation :
2 fusibles : 250 V, 2 A, fusion temporisée,
5 mm x 20 mm
EDGE Pro HyPath CNC (comme livrée)
Module d’entrée d’alimentation :
2 fusibles : 250 V, 2 A, fusion temporisée,
5 mm x 20 mm
Alimentation fournie par le client
L1 – ligne
L2 – ligne
Terre de protection
L1 – phase
L2 – neutre
Terre de protection
Alimentation fournie par le client
