EDGE Pro HyPath CNC Manuel d’instructions 807622
57
2 – Installation
Configuration des axes X et Y
Configuration des axes X et Y
Pour configurer les axes X et Y, il faut tout d’abord déterminer quel axe de la table sera l’axe X et quelle sera sa position
de repos.
Ensuite, il est requis de définir l’orientation X/Y et la position de repos dans le logiciel Phoenix (Configurations > Mot de
passe > Configurations machine) correspondant à la configuration désirée de la table. La définition de l’orientation des
axes et de la position de repos dans le logiciel et sur la table doivent coïncider de façon à ce que le système exécute les
programmes de pièces attendus.

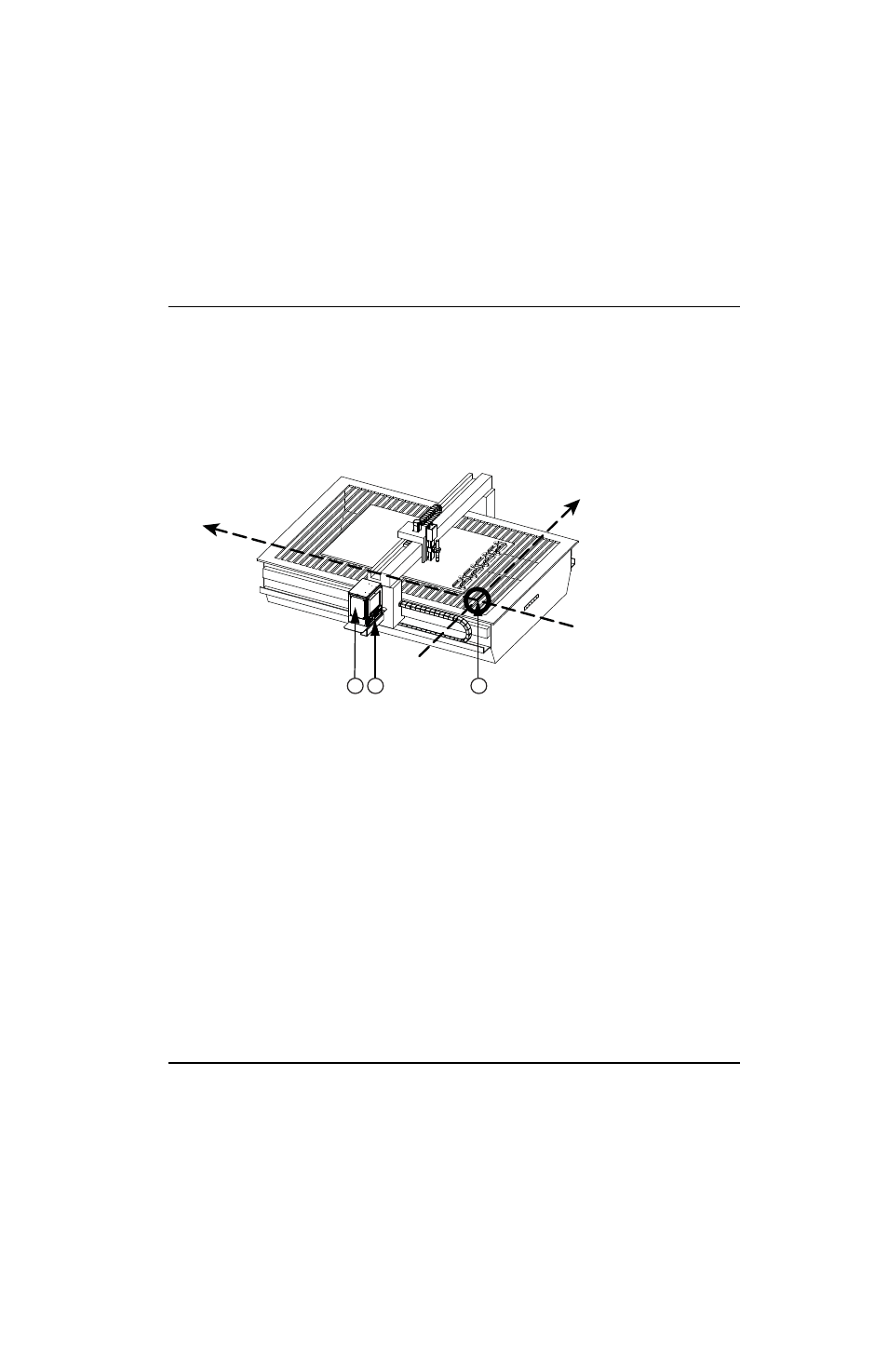

Figure 10 Exemple d’un système de coupe à gabarit configuré avec une EDGE Pro HyPath CNC
Console opérateur
La EDGE Pro HyPath CNC est livrée avec un tableau console opérateur pour deux stations qui permet à l’utilisateur
de faire fonctionner 2 torches ou 2 stations de coupe.
La console opérateur permet à l’utilisateur d’exécuter les actions suivantes :
•
Démarrer et arrêter le programme de coupe.
•
Basculer en mode manuel.
•
Faire fonctionner manuellement la torche par à-coups avec le levier de commande.
•
Avancer ou reculer par à-coups sur la trajectoire.
•
Régler la vitesse d’avance de coupe et de déplacement par étape.
•
Activer ou désactiver les 2 stations de coupe.
Les E/S de périphériques pour la console opérateur sont affectées aux entrées et sorties 129 et supérieures, tel
qu’indiqué dans le Tableau 3.
X-
Y-
Y+
X+
1
3
2
1
EDGE Pro HyPath CNC
2
Console opérateur de la CNC
3
Origine de la table et position de repos (0,0)
