56 EDGE Pro HyPath CNC Manuel d’instructions 807622
2 – Installation
Recommandations relatives à la mise à la terre et au blindage

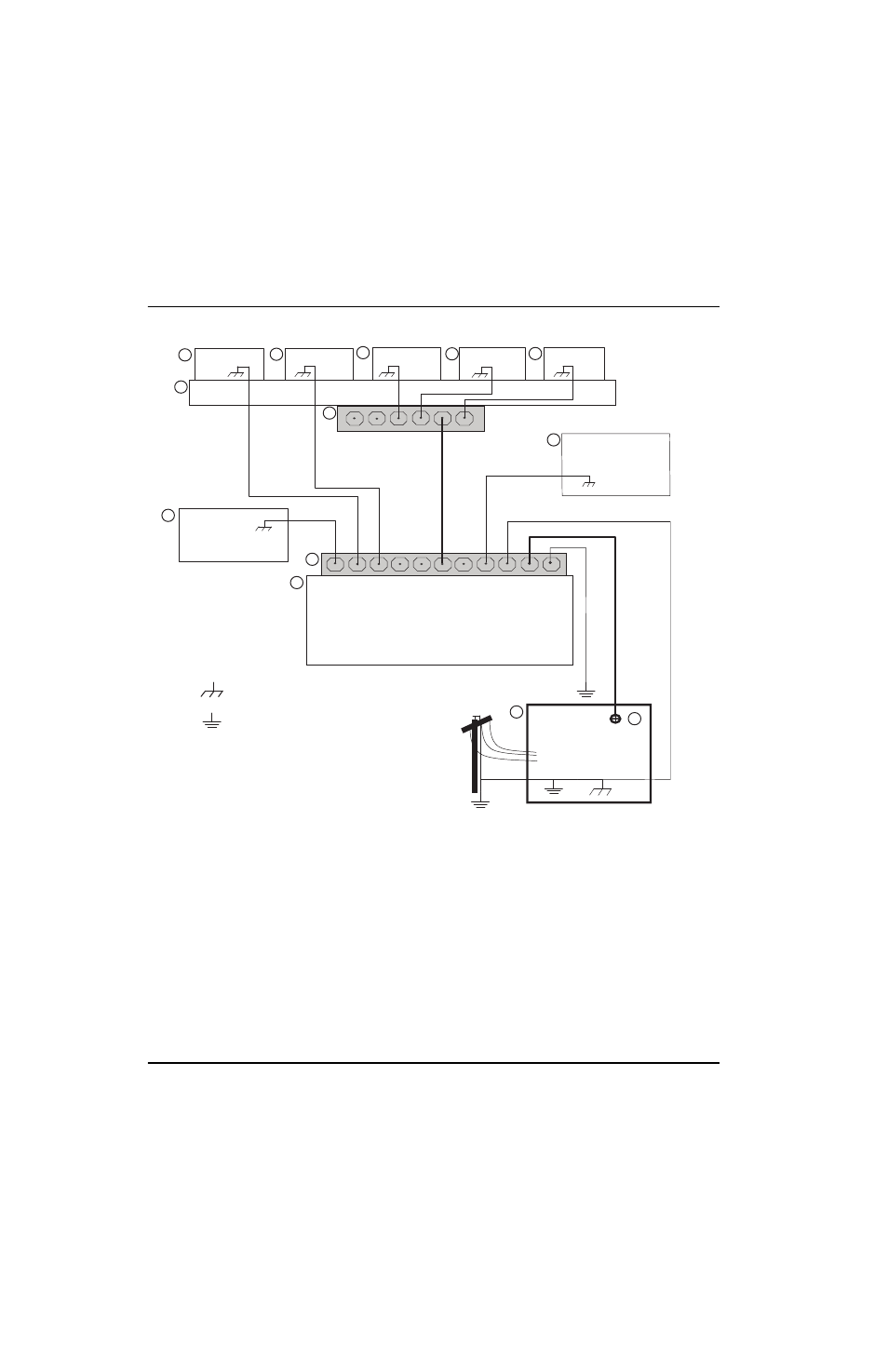

Le schéma suivant illustre un exemple de composants de mise à la terre d’un système de coupage plasma.
Châssis et mise à la terre RFI
Terre c.a. et masse
12
11
10 9 8 7 6
5
4
3
2
1
1 Table de coupe
2 Portique de découpe
3 Système plasma
4 Barre omnibus de masse de table
5 Barre omnibus de masse du portique de découpe
6 Lève-torche avec dispositif de réglage en hauteur de la torche (ArcGlide, Sensor THC, Sensor PHC ou autre)
7 Console HFD (n’est pas présente sur tous les systèmes). Connecter à la barre omnibus de masse de la table
8, 9 Composants spécifiques au système, tels qu’une console de dosage, une console des gaz ou une console
de sélection
10 Châssis CNC
11 Module du dispositif de réglage en hauteur de la torche (ArcGlide, CommandTHC)
12 Composants spécifiques au système, tel qu’un réfrigérant ou un refroidisseur
13 Masse de l’alimentation c.c.
13
