EDGE Pro HyPath CNC Manuel d’instructions 807622
51
2 – Installation
Montage de la CNC
Dimensions du boîtier

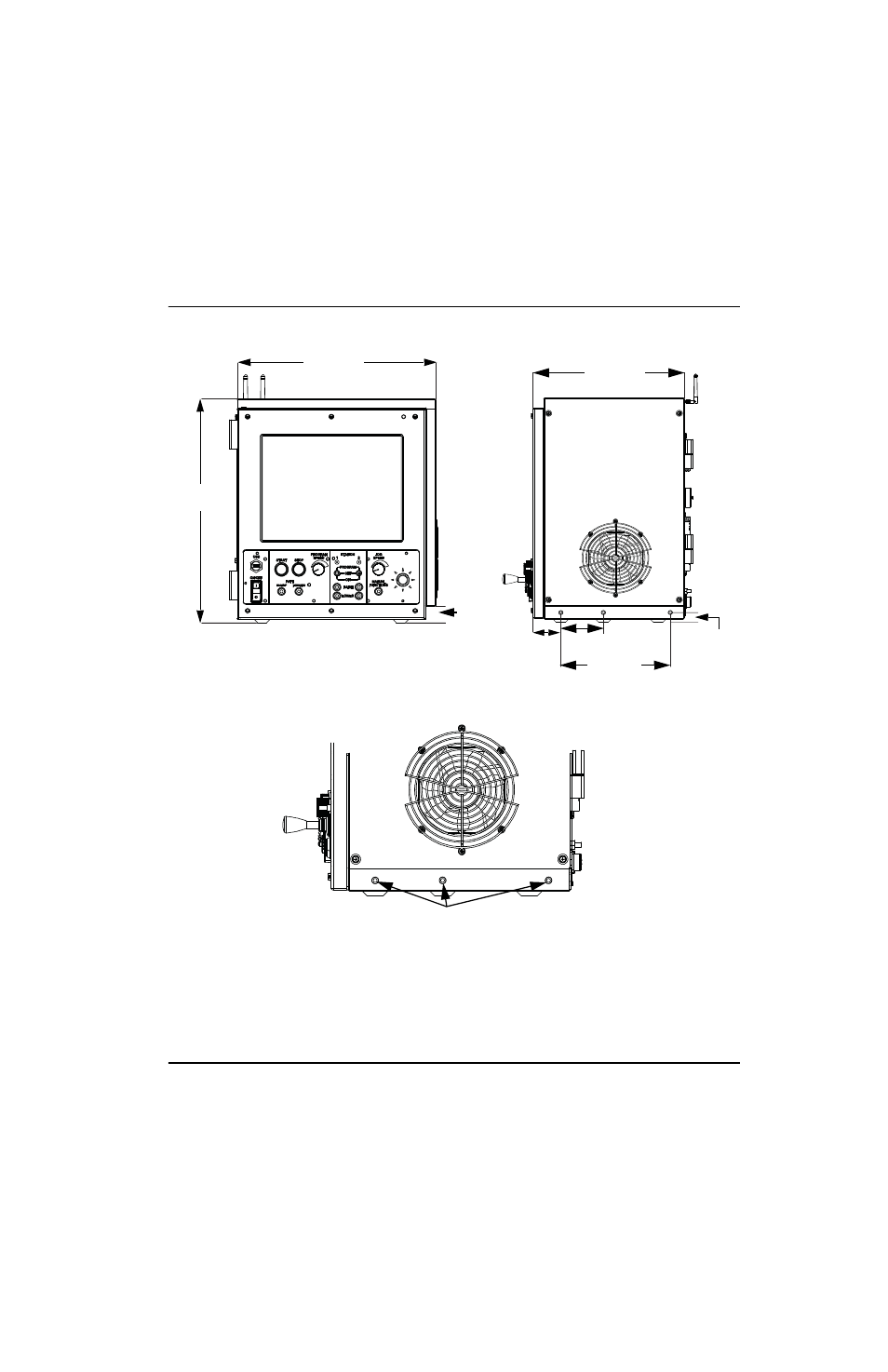

Figure 8 Vues avant et latérale de la HyPath CNC
36 mm
435 mm
316 mm
21 mm
228,5 mm
90 mm
58 mm
Utiliser le matériel M6 x 1 pour un montage latéral.
La longueur à l’intérieur du boîtier ne doit pas être supérieure à 7,8 mm.
491 mm
