EDGE Pro HyPath CNC Manuel d’instructions 807622
117
4 – Entretien et diagnostics
Panneau de distribution d’alimentation (141153)
Panneau de distribution d’alimentation (141153)

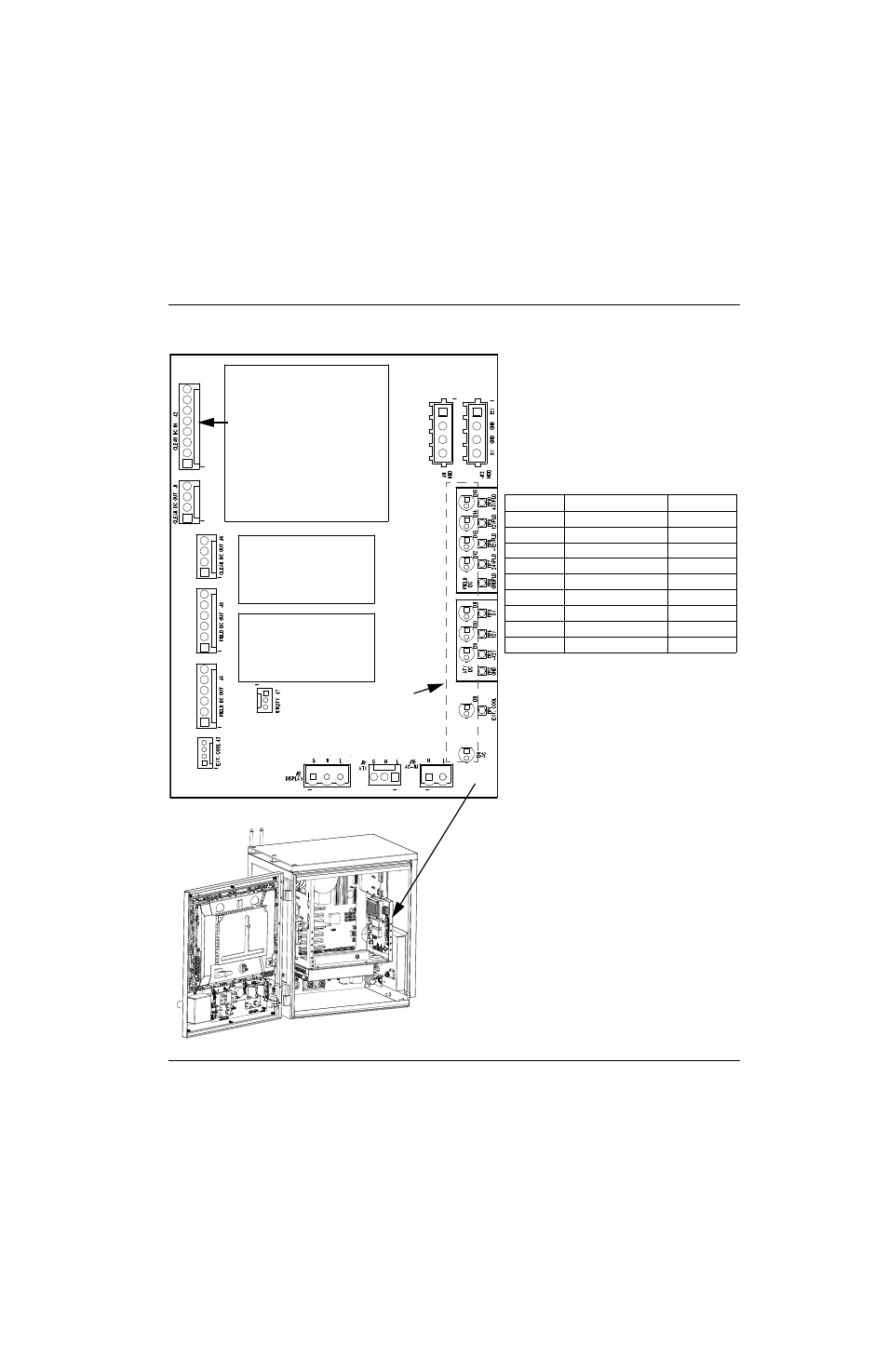

Figure 42 Panneau de distribution d’alimentation
Note : La DEL D6 est allumée à pleine
puissance lorsque la CNC est alimentée
à 220 V c.a., et à mi-puissance
à 120 V c.a.
DEL
Signal
Couleur
D15
+ 5 V c.c. Champ
Vert
D14
12 V c.c. Champ
Vert
D13
– 12 V c.c. Champ
Vert
D12
24 V c.c. Champ
Vert
D11
5 V c.c. ATX
Vert
D10
12 V c.c. ATX
Vert
D9
– 12 V c.c. ATX
Vert
D8
Ventilateur externe
Vert
D6
Alimentation c.a.
Vert
DEL 6 – 15
Consulter le tableau, à droite,
pour les signaux
Depuis la source de courant ATX
