EDGE Pro HyPath CNC Manuel d’instructions 807622
1 – Spécifications
Caractéristiques principales d’un système de coupe automatisé
La figure 2 présente une table de coupe type avec une EDGE
Pro CNC et d’autres composants qui sont décrits dans les
sections suivantes.

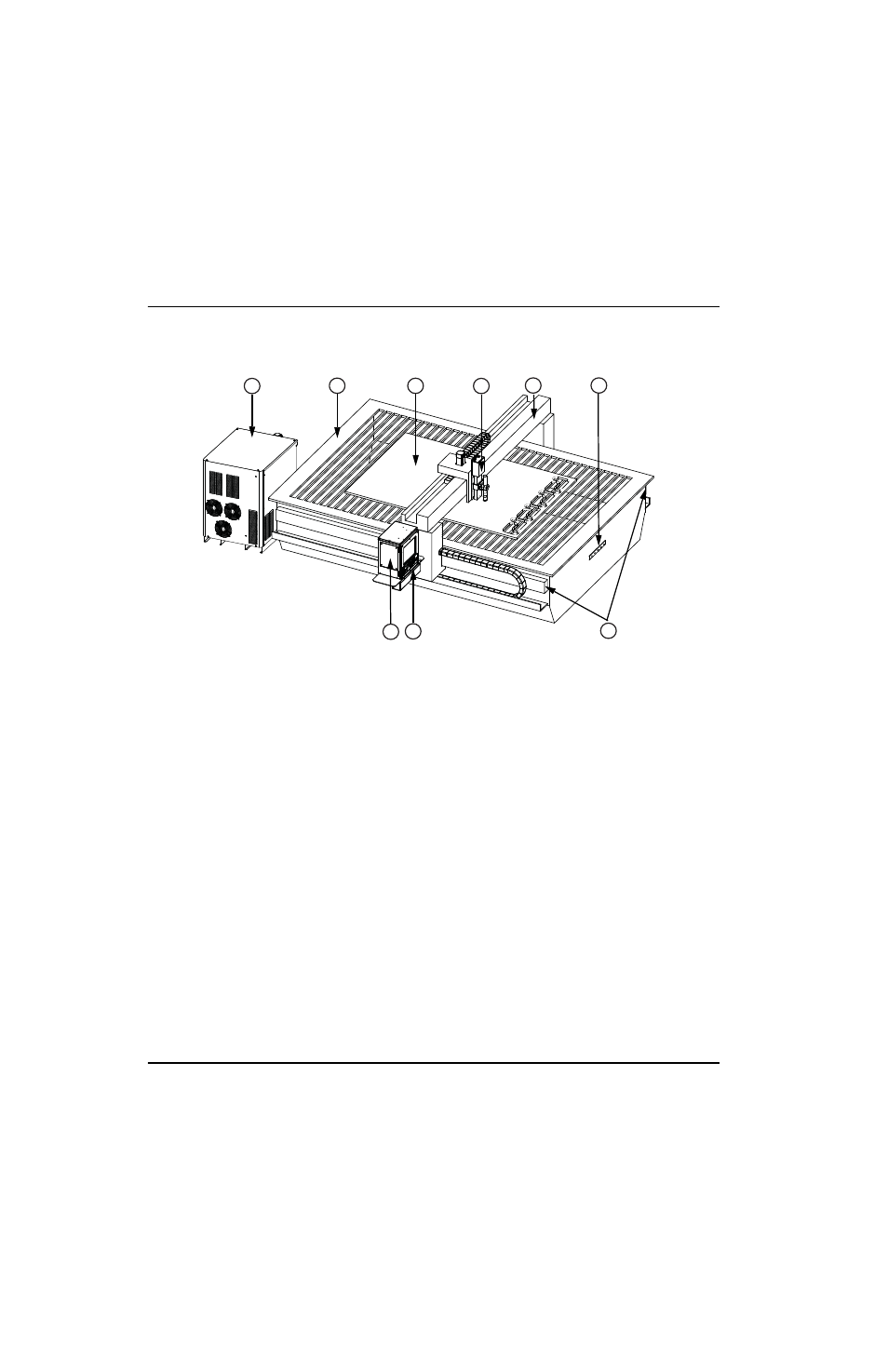

Figure 2 Illustration d’une table de coupe plasma
1
Système plasma
2
Table de coupe
3
Pièce à couper
4
Lève-torche
5
Portique de découpe
6
Mise à la terre en étoile
7
Rails
8
Console opérateur
9
EDGE Pro HyPath CNC
1
9
8
7
6
5
4
3
2
