86 EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Tests de diagnostic
Tests de diagnostic
Tests de l’interface machine
Les tests de diagnostic peuvent être effectués avec les connecteurs suivants (dans le kit 228511) et le logiciel Phoenix
pour tester les ports d’interface sur la EDGE Pro HyPath CNC :
• LAN et Hypernet (228503)
• Interface série (228504)
• USB (228505)
• E/S (228497 – vert, 228498 – rouge)
• Axes (228499)
• THC (228536)
Pour commencer un test d’interface :
1. À partir de l’écran principal, sélectionner Configurations > Diagnostics > Interface machine.
2. Saisir le mot de passe de la machine.
3. À l’écran de l’interface machine, sélectionner sur l’image de la CNC le connecteur à tester.
4. Suivre les instructions des sujets suivants et celles qui s’affichent sur les écrans de tests.
Tests LAN et Hypernet
Les tests LAN et Hypernet sont exécutés à l’aide du même testeur qui est illustré sur la figure 30.

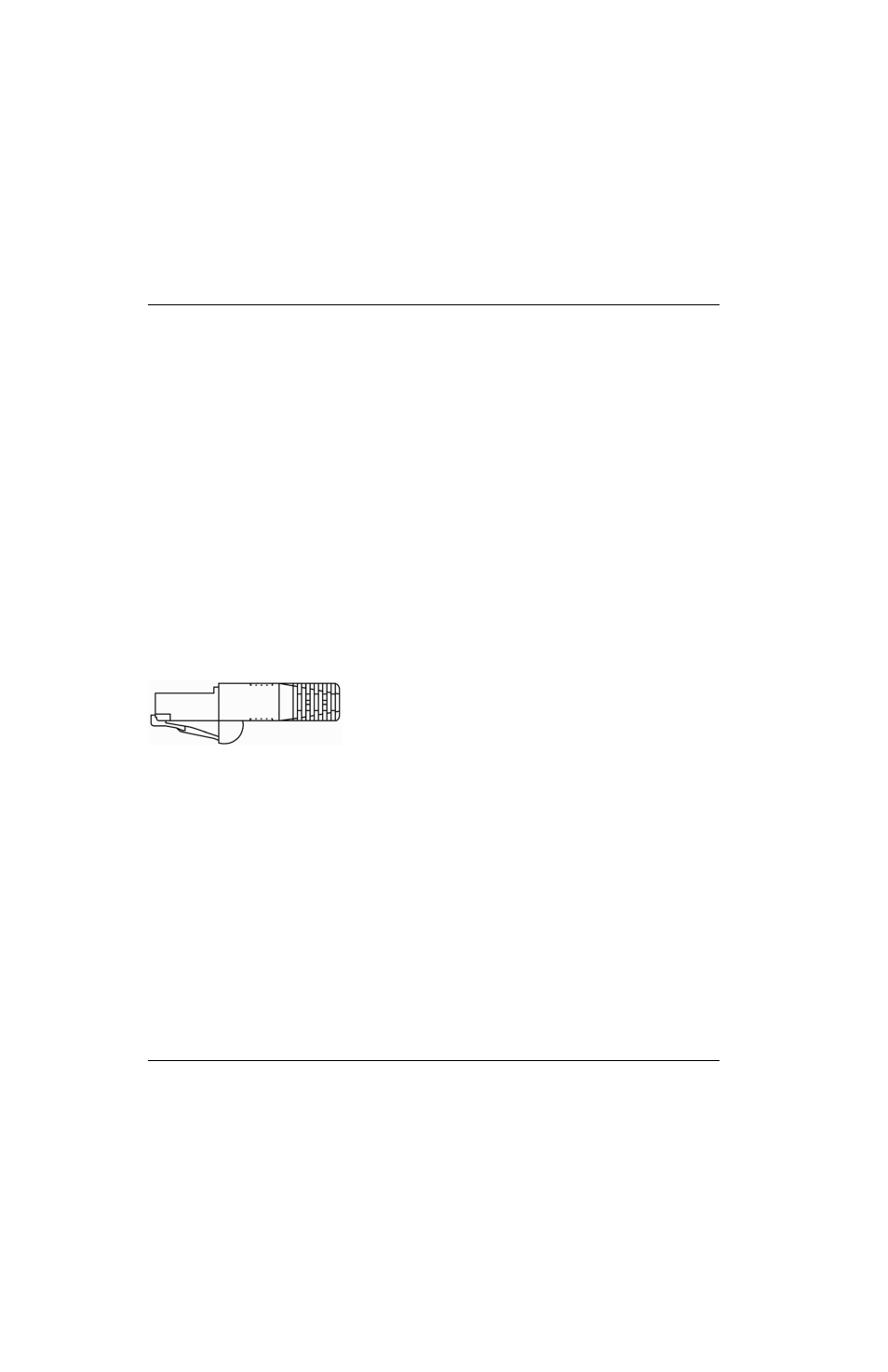

Figure 30 Testeur LAN et Hypernet
Exécuter ce test si :
• La CNC ne communique pas avec le système plasma ou ArcGlide.
• La CNC ne communique pas avec le réseau local.
Pour tester un port LAN ou Hypernet :
1. À partir de l’écran de l’interface machine, choisir le port LAN ou Hypernet.
2. Suivre les instructions qui s’affichent à l’écran pour brancher le testeur.
3. Sélectionner Test à partir de l’écran de test LAN ou Hypernet. Le système affichera un message qui informant
de la réussite du test.
4. Si le test échoue, l’exécuter à nouveau sur la carte mère. S’il échoue à nouveau, replacer le câble interne (223010,
223011 ou les deux).
5. Répéter le test. S’il échoue à nouveau, replacer la carte mère (141110).
