88 EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Tests de diagnostic
Test USB
Utiliser ce test pour vérifier les ports USB de l’avant et de l’arrière de la CNC. Le logiciel de diagnostic testera la
première clé USB qu’il trouve. Il est donc important de débrancher toutes les appareils USB avant d’exécuter ce test.

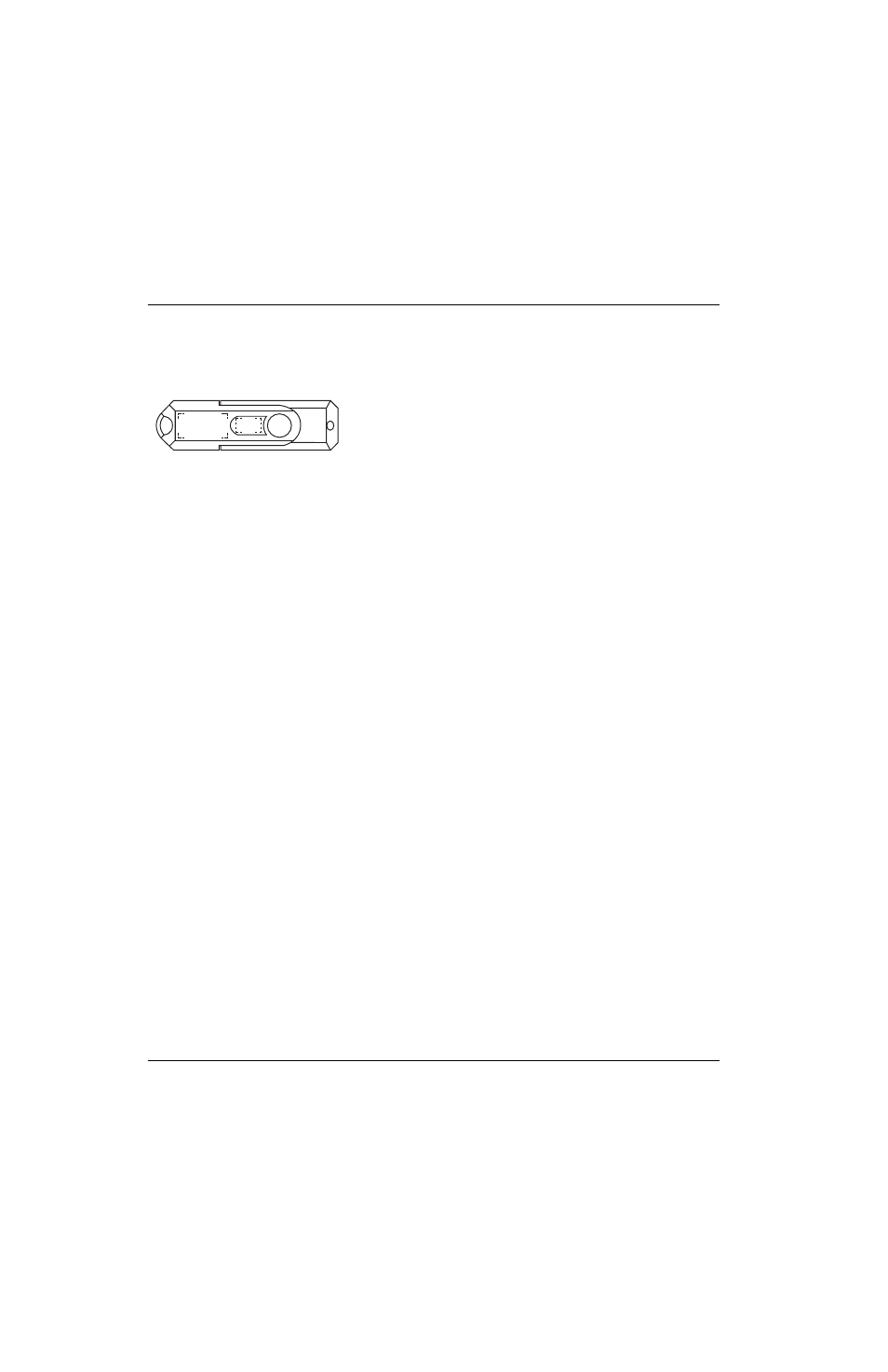

Figure 32 Testeur de ports USB
Réaliser ce test si la clé USB n’apparaît pas comme option lors de l’essai du chargement ou de l’enregistrement des
programmes de pièces ou de la mise à jour des tableaux de coupe, du logiciel ou de l’Aide.
Pour tester le port USB à l’arrière de la CNC :
1. S’assurer qu’aucune clé USB n’est branchée.
2. À partir de l’écran de l’interface machine, sélectionner le port USB à l’arrière de la CNC.
3. Suivre les instructions qui s’affichent à l’écran pour insérer la clé USB dans le port USB situé à l’arrière de la CNC.
4. Appuyer sur Test. Le système affichera un message qui vous informera si le test a réussi.
Pour répéter ce test pour le port USB situé à l’avant de la CNC :
1. S’assurer qu’aucune clé USB n’est branchée.
2. À partir de l’écran de l’interface opérateur, sélectionner le port USB à l’avant de la CNC.
3. Suivre les instructions qui s’affichent à l’écran pour insérer la clé USB de test dans le port USB situé sur le panneau
avant de la CNC.
4. Appuyer sur Test. Le système affichera un message qui informant de la réussite du test.
Si le test échoue sur un port USB, contacter le fabricant de la table pour qu’il remplace la carte mère (141110).
Test E/S
Pour tester les contacts d’E/S :
1. À partir de l’écran de l’interface machine, sélectionner le port d’E/S à tester.
2. Suivre les instructions qui s’affichent à l’écran pour connecter la prise de test HyPath (verte) au port E/S sélectionné
à l’arrière de la CNC.
3. Appuyer sur Test. Le système affichera un message qui informant de la réussite du test.
4. Si le test échoue, suivre les instructions qui s’affichent à l’écran pour connecter la seconde prise de test HyPath
(rouge) afin d’isoler le point d’entrée ou de sortie qui cause le problème.
Après le second test, l’écran affiche le numéro de l’entrée ou de la sortie défaillantes.
5. Contacter le FEO ou l’intégrateur système et communiquer les informations suivantes :
• Si une entrée a échoué, rebrancher l’entrée sur un point d’entrée disponible, et réassigner la fonction d’entrée
dans le logiciel Phoenix.
• Si une sortie a échoué, il est possible de retirer un relais d’une sortie de rechange sur le circuit imprimé E/S
(141070) et de le permuter avec le relais de la sortie défaillante. Aucun recâblage n’est nécessaire. Utiliser la
figure 33 et le Tableau 6 pour déterminer le relais à remplacer. Pour commander un nouveau relais, le numéro
de référence est 003179.
