EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Circuit imprimé MCC à 6 axes (141061)
Circuit imprimé MCC à 6 axes (141061)

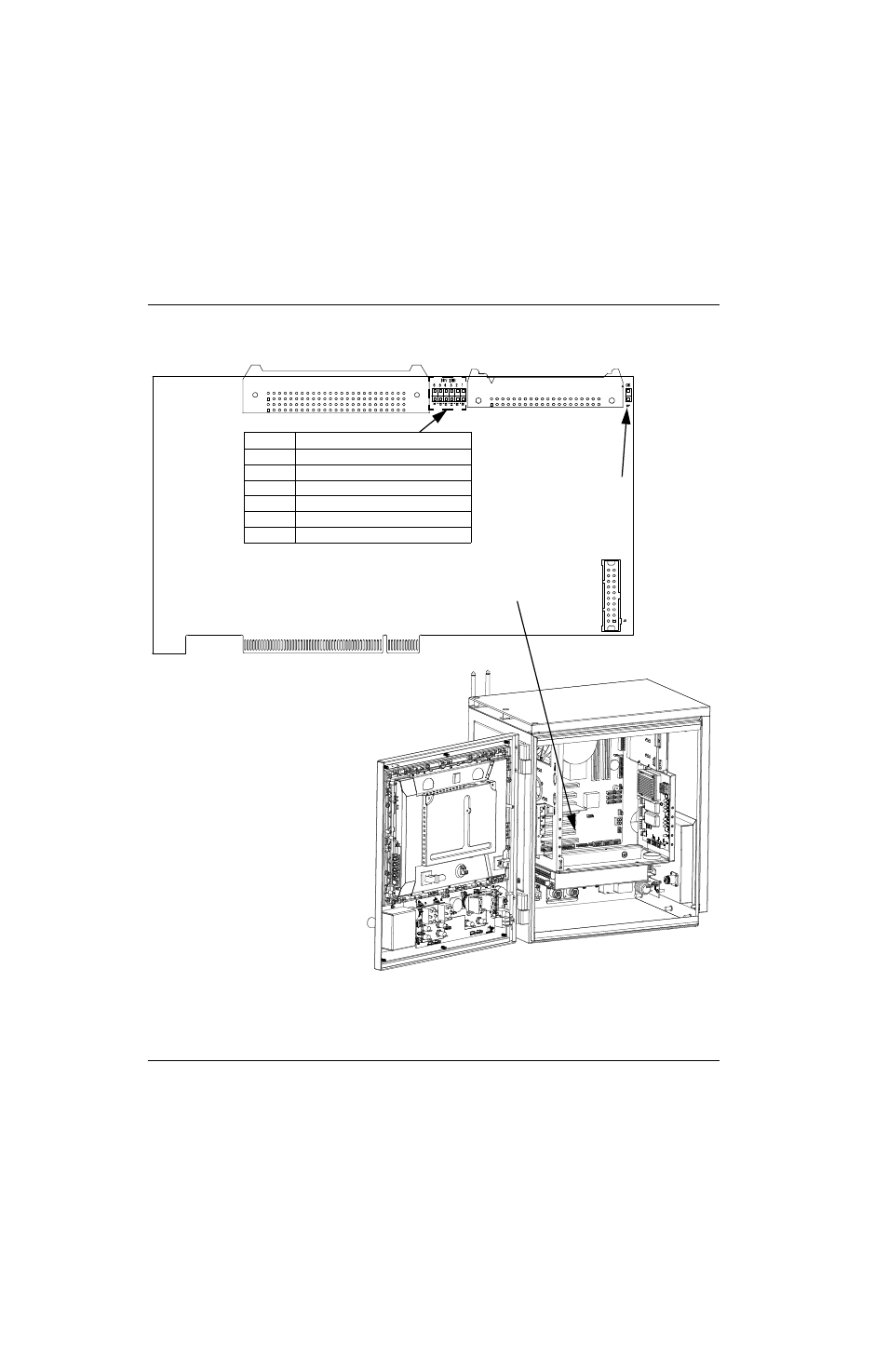

Figure 36 Connecteurs et DEL du circuit imprimé MCC à 6 axes
DEL
Signal
D1
Axe 6 activé
D2
Axe 5 activé
D3
Axe 4 activé
D4
Axe 3 activé
D5
Axe 2 activé
D6
Axe 1 activé
D7
DEL du dispositif de surveillance,
DEL allumée = dispositif actif
J1
E/S 1 – 24
J3
E/S 25 – 48
J2 Axes 1 – 6
Inséré dans la fente PCI 5 de la carte mère
