2 – Installation
Connexions HyPath
Connexions HyPath
E/S HyPath
Le circuit imprimé E/S HyPath est équipé de 24 entrées et de 24 sorties. Deux circuits imprimés E/S peuvent être
installés dans la EDGE Pro pour obtenir 48 entrées et 48 sorties. Chaque circuit imprimé E/S HyPath est équipé
de quatre connecteurs circulaires en plastique (CPC). Chaque CPC transmet 6 entrées et 6 sorties.
La figure 15 illustre une EDGE Pro HyPath configurée avec 48 E/S.
Les affectations E/S HyPath sont effectuées dans le logiciel Phoenix, à partir de l’écran Configuration E/S. Pour en savoir
plus, consulter le
Manuel d’installation et de configuration des séries V9 du logiciel Phoenix (806410).

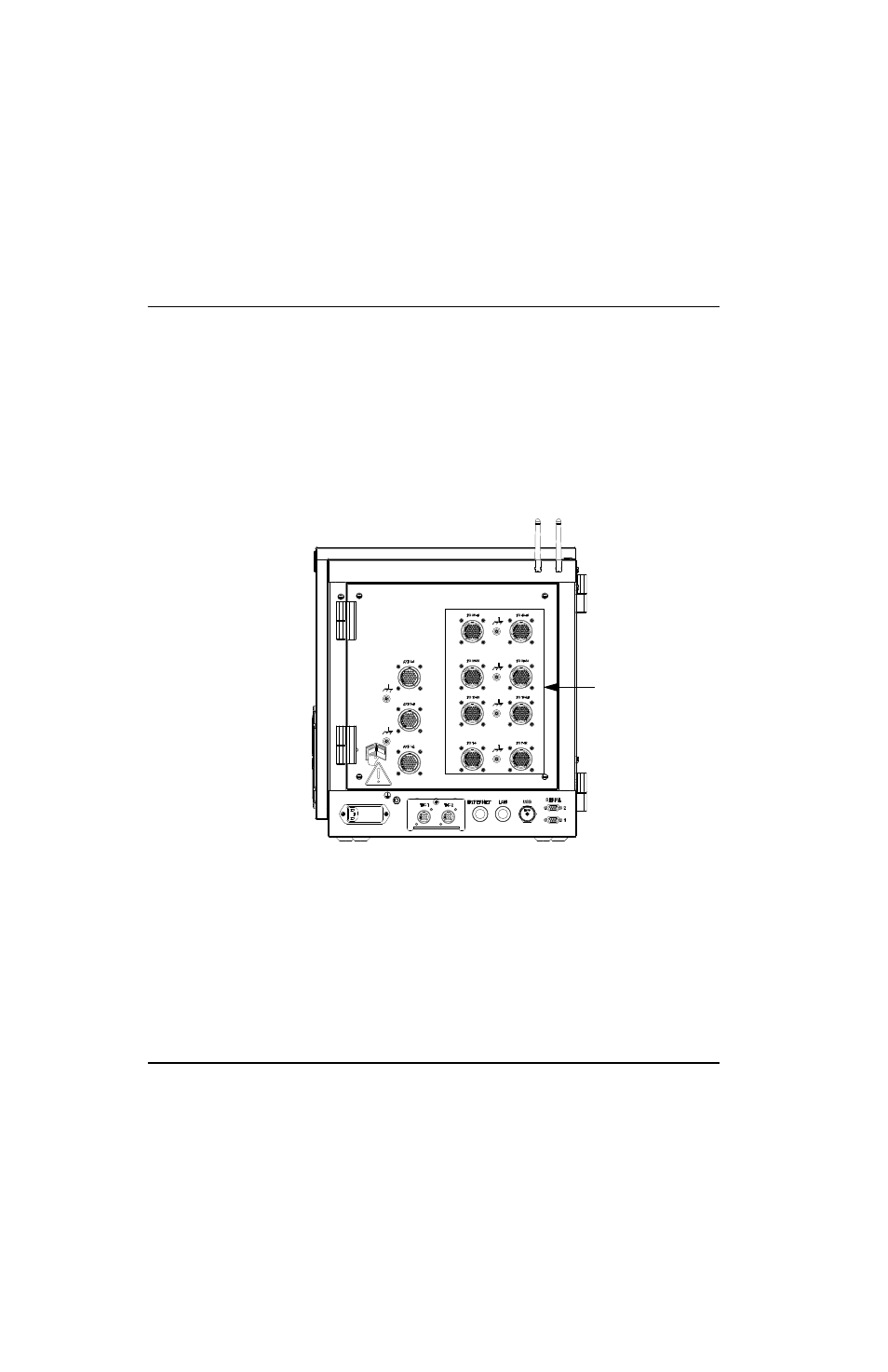

Figure 15 Vue arrière de la EDGE Pro HyPath CNC avec des connexions pour 48 E/S, un servo à 6 axes
et 2 Sensor THC
Entrées
Toutes les entrées EDGE Pro HyPath CNC :
• Utilisent une logique positive exigeant une tension positive pour activer l’entrée.
• Sont des couplages optiques qui ont une plage de +4,7 V minimum à +32 V maximum. Résistance
de série interne = 4,7 kΩ
• Utilisent une source de courant de sortie de 24 V c.c. pour les circuits imprimés servo à 6 axes et les
E/S HyPath avec un usage externe total de 1,5 A.
Connecteurs pour
E/S 1 à 48
