EDGE Pro HyPath CNC Manuel d’instructions 807622
65
2 – Installation
Connexions HyPath
Sorties
Toutes les sorties EDGE Pro HyPath CNC utilisent :
•
Fermeture du contact de relais (003179). Les sorties de relais sont des contacts normalement ouverts.
Les sorties peuvent être paramétrées sur normalement fermées en configurant la logique de sortie
dans l’écran des E/S du logiciel Phoenix.
•
Tension de commutation de 5 V à 32 V ; charge résistante continue de 5 A ; charge inductive continue
de 2 A.
Exemples de circuits de sortie

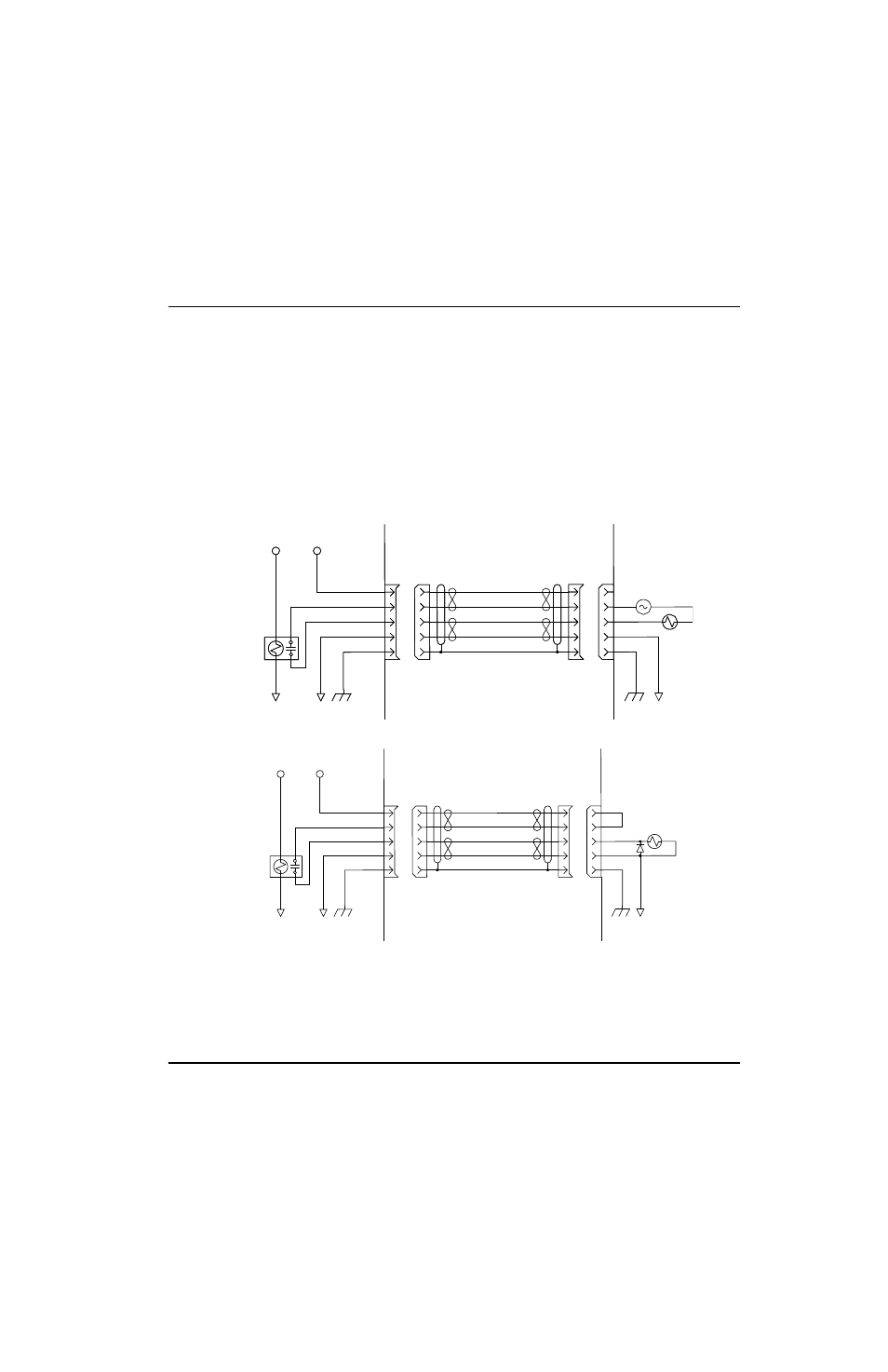

La figure 19 illustre des connexions types vers une bobine de relais. Noter que les composants communs sont connectés
ensemble et qu’une diode (fournie par le client) est utilisée entre les connexions de la bobine c.c.
Figure 19 Bobine c.a. – fournie par le client
Figure 20 Bobine 24 V c.c. – alimentée par la CNC
+24 V c.c.
Relais 003179
Sortie A
Sortie B
Commune
Protecteur
CNC
Câble fourni par le client
Circuit client
37
V c.a.
Bobine c.a.
+24 V c.c.
Relais 003179
Sortie A
Sortie B
Commune
Protecteur
CNC
Câble fourni par le client
Circuit client
37
Bobine
24 V c.c.
avec diode
