EDGE Pro HyPath CNC Manuel d’instructions 807622 115
4 – Entretien et diagnostics
Circuit imprimé analogique (141125)
Circuit imprimé analogique (141125)

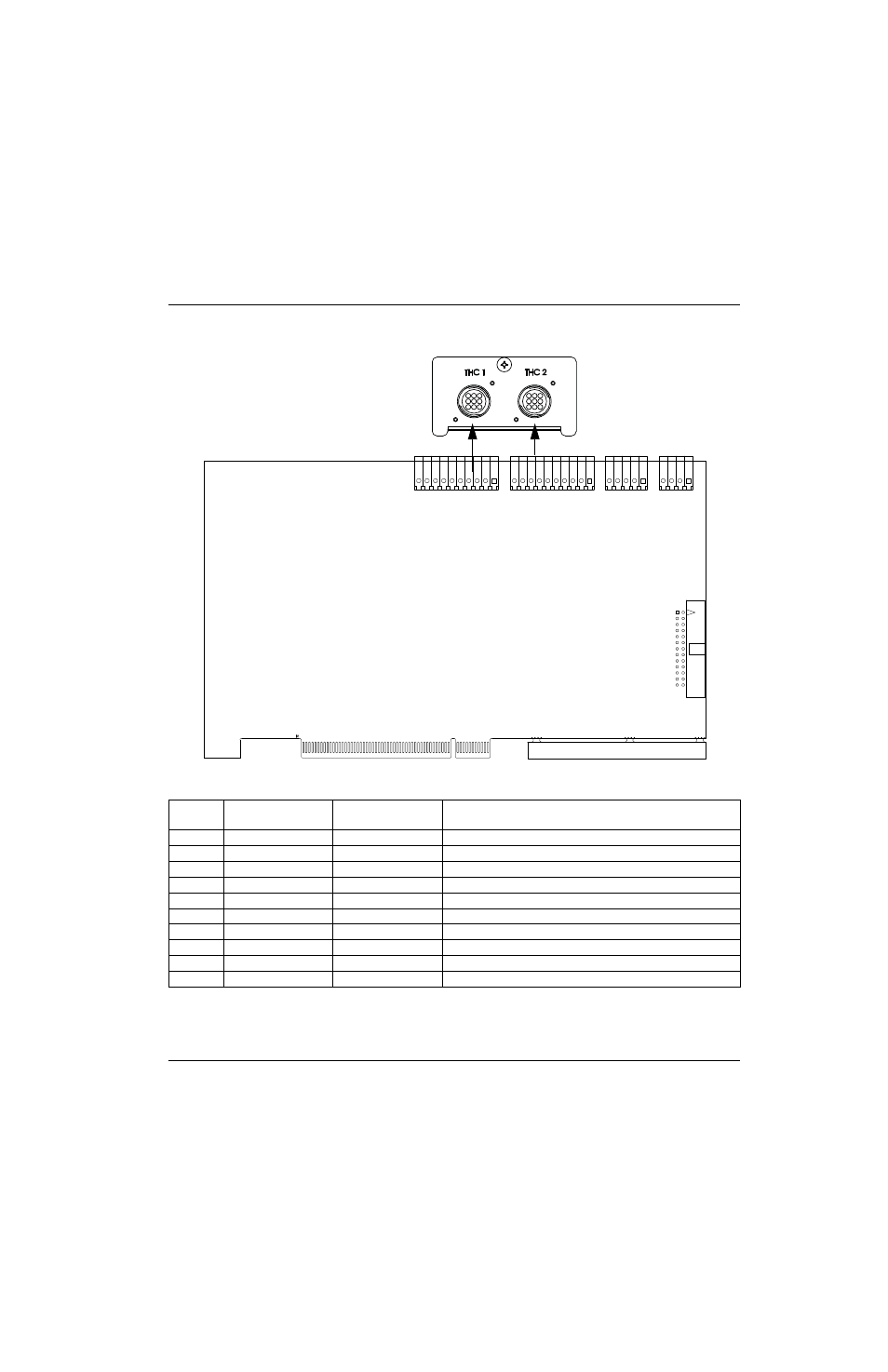

Figure 40 Circuit imprimé analogique
Tableau 17 Brochage pour J1 et J2
Contact
N°
J1 – Vers THC 1 J2 – Vers THC 2 Signal
1 Commun Commun Commun
2 Entrée 5 + Entrée 6 + Capteur de contact de buse + (contact de relais)
3 Entrée 5 – Entrée 6 – Capteur de contact de la buse – (contact de relais)
4 Sortie 1 Sortie 3 + Activation du contact de la buse + (contact de relais)
5 Sortie 1 – Sortie 3 – Activation du contact de buse – (contact de relais)
6 Entrée analogique 1 + Entrée analogique 2 + THC +
7 Entrée analogique 1 – Entrée analogique 2 – THC –
8 Sortie 2 + Sortie 4 + Maintien de l’allumage (contact de relais)
9 Sortie 2 – Sortie 4 – Maintien de l’allumage (contact de relais)
10 Protecteur Protecteur Protecteur
J1 THC 1 J2 THC 2
