1 – Spécifications

Caractéristiques de la EDGE Pro HyPath CNC

Panneau arrière

Le panneau arrière de la EDGE

Pro HyPath CNC est équipé de connecteurs de câbles pour l’alimentation, la commande

des mouvements, les E/S et les ports de communication. Ces connecteurs sont clairement étiquetés avec leur fonction.
De plus, il existe deux antennes pour la communication LAN sans fil.

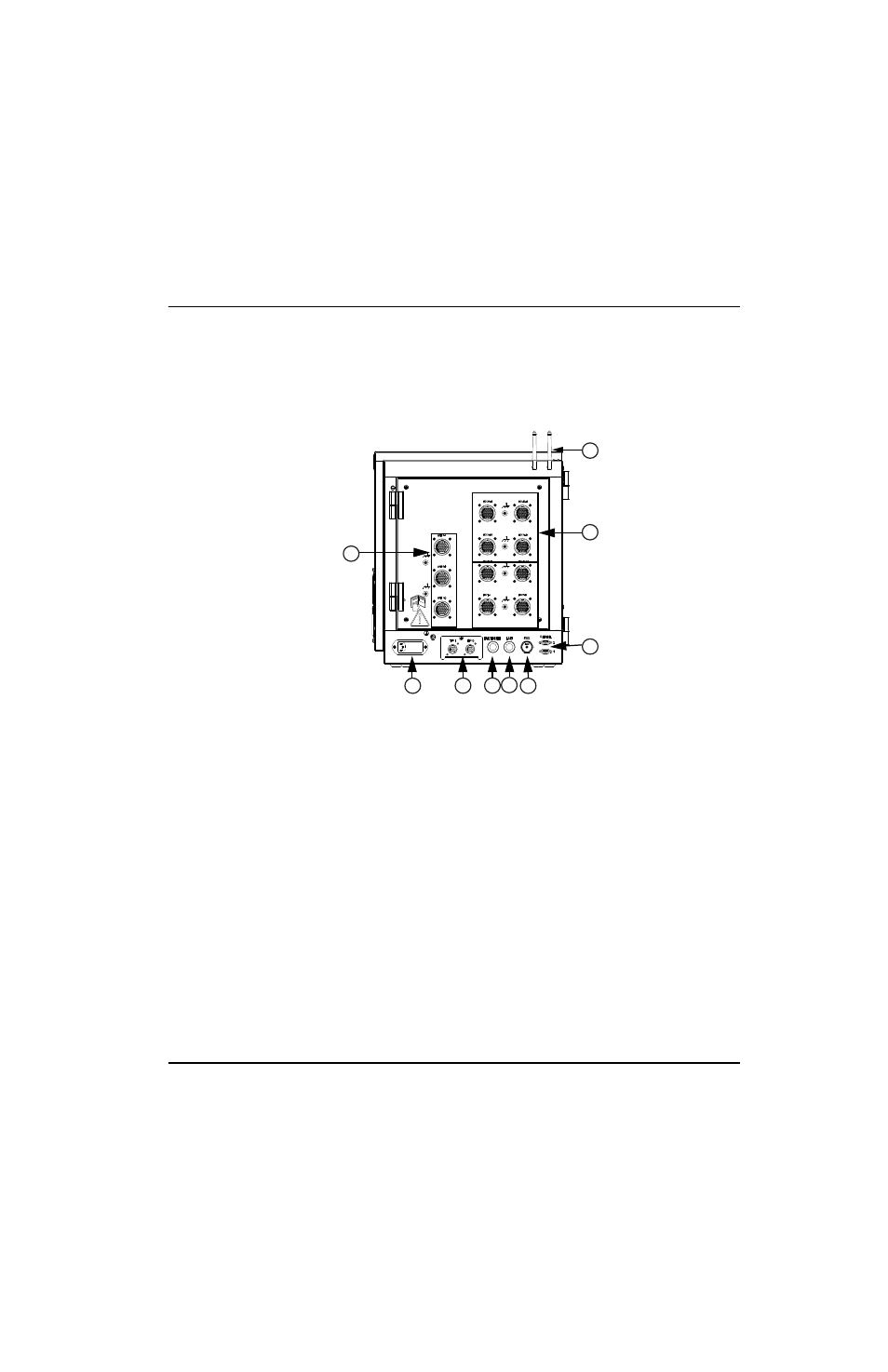

Figure 5 Panneau arrière à 6 axes et 48 E/S de la EDGE

Pro HyPath CNC

1

Connecteurs lecteur/encodeur

2

Antennes sans fil

3

Connecteurs E/S

4

Ports série

5

Port USB

6

Port LAN

7

Port Hypernet

8

Interfaces du Sensor THC (2) en option

9

Entrée d’alimentation c.a.

1

9

8

7

5

4

3

2

6
