EDGE Pro HyPath CNC Manuel d’instructions 807622
87
4 – Entretien et diagnostics
Tests de diagnostic
Test série
L’EDGE Pro est équipée de deux ports série. Série 1 et 2 prennent en charge les communications RS-422 ou RS-232
en fonction de la configuration du cavalier. Pour de plus amples renseignements, consulter
d’isolation série (141307) à la page 122.

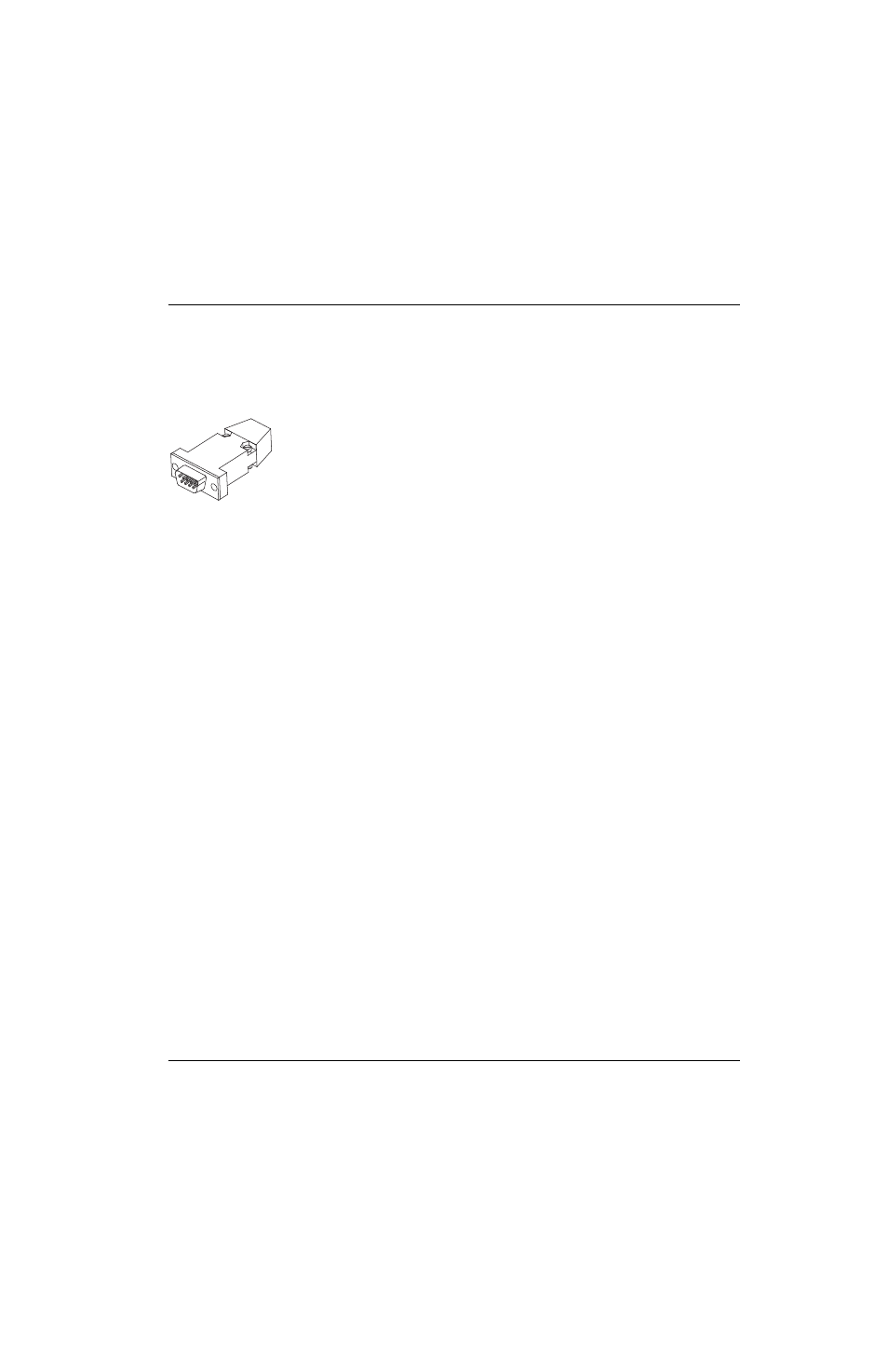

Figure 31 Testeur de ports série
Exécuter ce test si :
•
Les données ou les procédés communiqués via le port série ne sont pas acheminés correctement.
•
La CNC ne peut pas télécharger les fichiers via le port série.
•
Le lien série vers l’alimentation plasma échoue.
Pour tester les communications série avec le matériel testeur :
1.
À partir de l’écran de l’interface machine, sélectionner le port série à tester.
2.
Sur la CNC, brancher l’équipement de test série sur le port sélectionné.
3.
Sélectionner Test depuis l’écran de test série. Le système affichera un message qui informant de la réussite du test.
4.
Si le test échoue, brancher le testeur sur un des ports séries de la carte mère et sélectionner Tester à nouveau.
5.
Si le test est réussi, contacter le fabricant de la table pour qu’il remplace le circuit imprimé utilitaire et d’isolation série
(141307).
6.
Si le test échoue, contacter le fabricant de la table pour qu’il remplace la carte mère (141110).
À la place du matériel testeur, il est possible d’utiliser le test de diagnostic série en ligne. Sélectionner Configs >
Diagnostics > Ports et suivre les instructions qui s’affichent à l’écran.
