124
EDGE Pro HyPath CNC Manuel d’instructions 807622
4 – Entretien et diagnostics
Carte du diviseur de tension pour le Sensor THC intégré (141201)
Carte du diviseur de tension pour le Sensor THC intégré (141201)
Si le système de coupe comprend un Sensor THC intégré, un de ces circuits imprimés du diviseur de tension doit être
installé sur chaque système plasma du système de coupe.

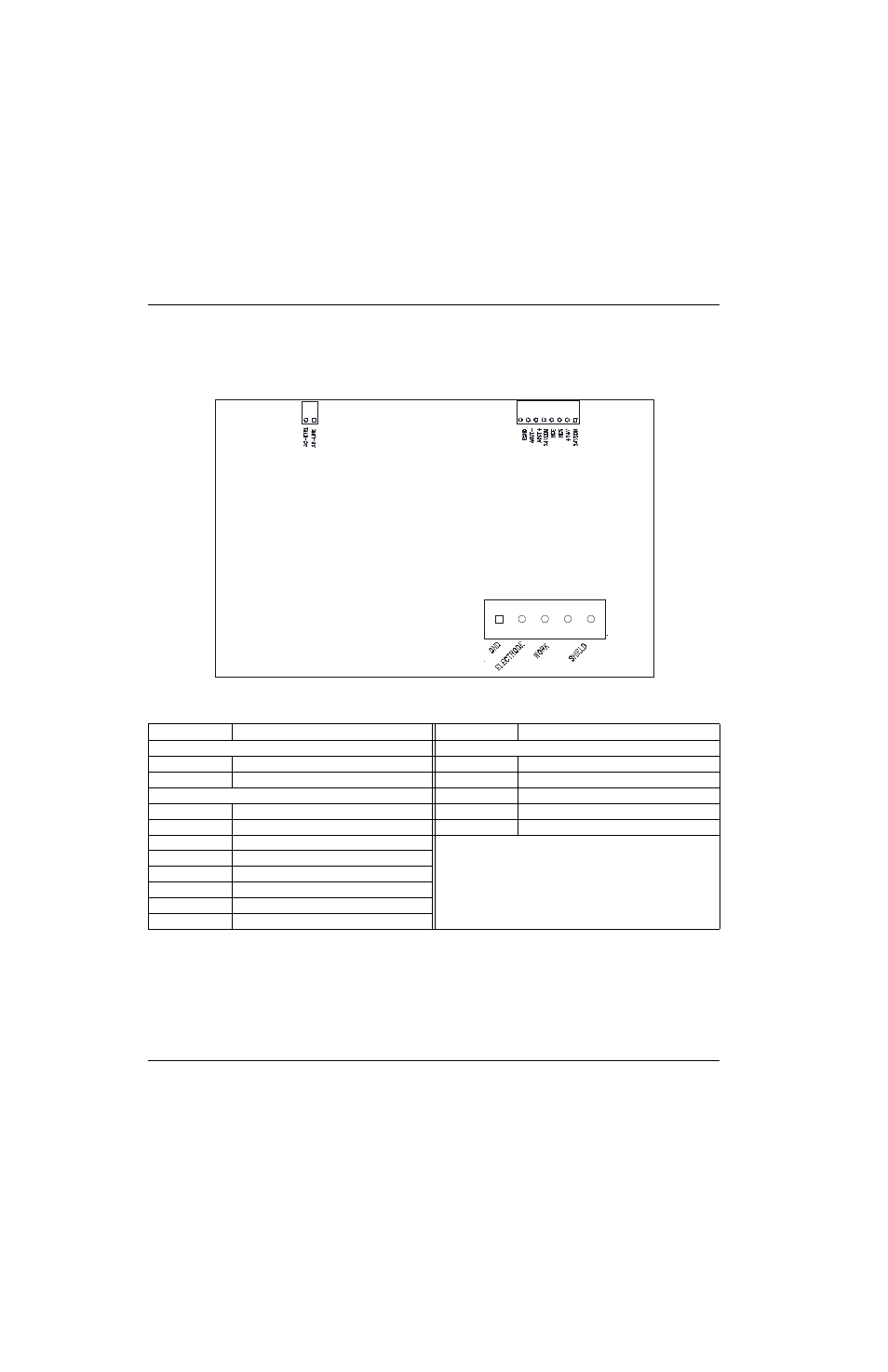

Figure 45 VDC3
Tableau 24 Brochage pour J1 à J3
Contact N°
Signal
Contact N°
Signal
J1 – Prise de courant c.a.
J3 – Connexion de la torche
1
Alimentation interne
1
Terre
2
Ligne électrique
2
Électrode
J2 – E/S THC
3
Pièce à couper
1
Mise à la terre externe
4
2
Sortie c.a. –
5
Protecteur
3
Sortie c.a. +
4
24 V Commun
5
Contact de buse activé
6
Capteur de contact de buse
7
+ 24 V
8
24 V Commun
J1
J2
J3
