EDGE Pro HyPath CNC Manuel d’instructions 807622
55
2 – Installation
Recommandations relatives à la mise à la terre et au blindage

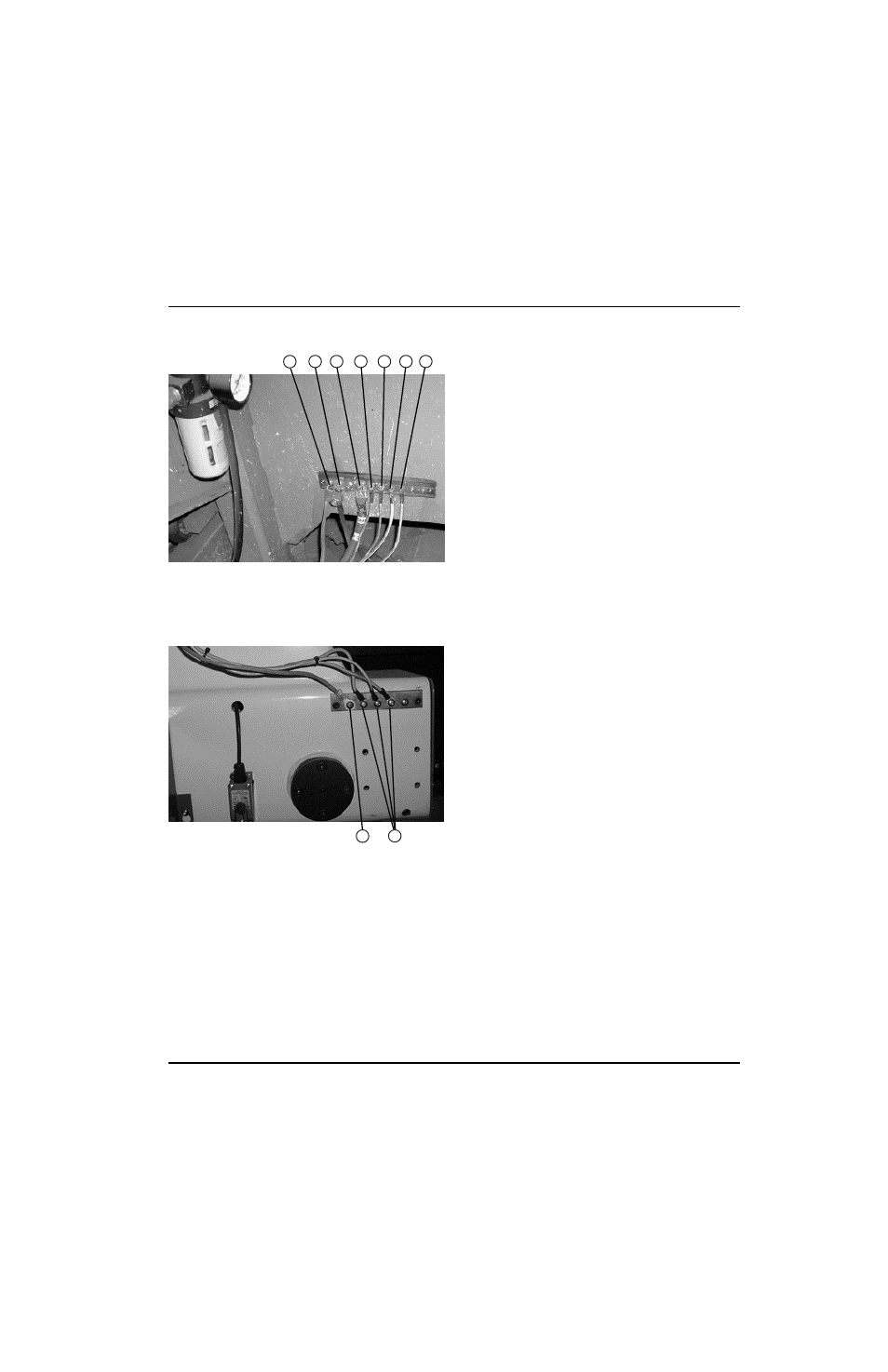

L’image ci-dessous illustre un exemple de la barre omnibus de masse d’une table de coupe. Les composants illustrés
peuvent varier d’un système à un autre.
L’image suivante illustre un exemple d’une barre omnibus de masse de portique de découpe. Elle est fixée sur le portique
de découpe près du moteur. Chacun des câbles de masse provenant des composants montés sur le portique de
découpe est connecté à la barre omnibus. Un seul câble épais connecte ensuite la barre omnibus de masse du portique
de découpe à la barre omnibus de masse de la table.
5
4
3
2
6
7
1
Barre omnibus de masse du portique de découpe
2
Piquet de terre
3
Fil du système plasma (+)
4
Console haute fréquence à distance (HFD)
5
Coffret CNC
6
Porte-torche
7
Châssis du système plasma
1
2
1
1
Câble vers la barre omnibus de masse de la table
de coupe
2
Câbles de mise à la terre provenant des
composants du portique de découpe
