SMA Solar Technology AG Sécurité
Instructions d’installation SC125_560HE-IFR083220 9
2 Sécurité
2.1 Utilisation conforme
Le Sunny Central est un onduleur solaire. Il sert à alimenter un réseau basse ou moyenne tension en
énergie solaire transformée par conversion photovoltaïque.

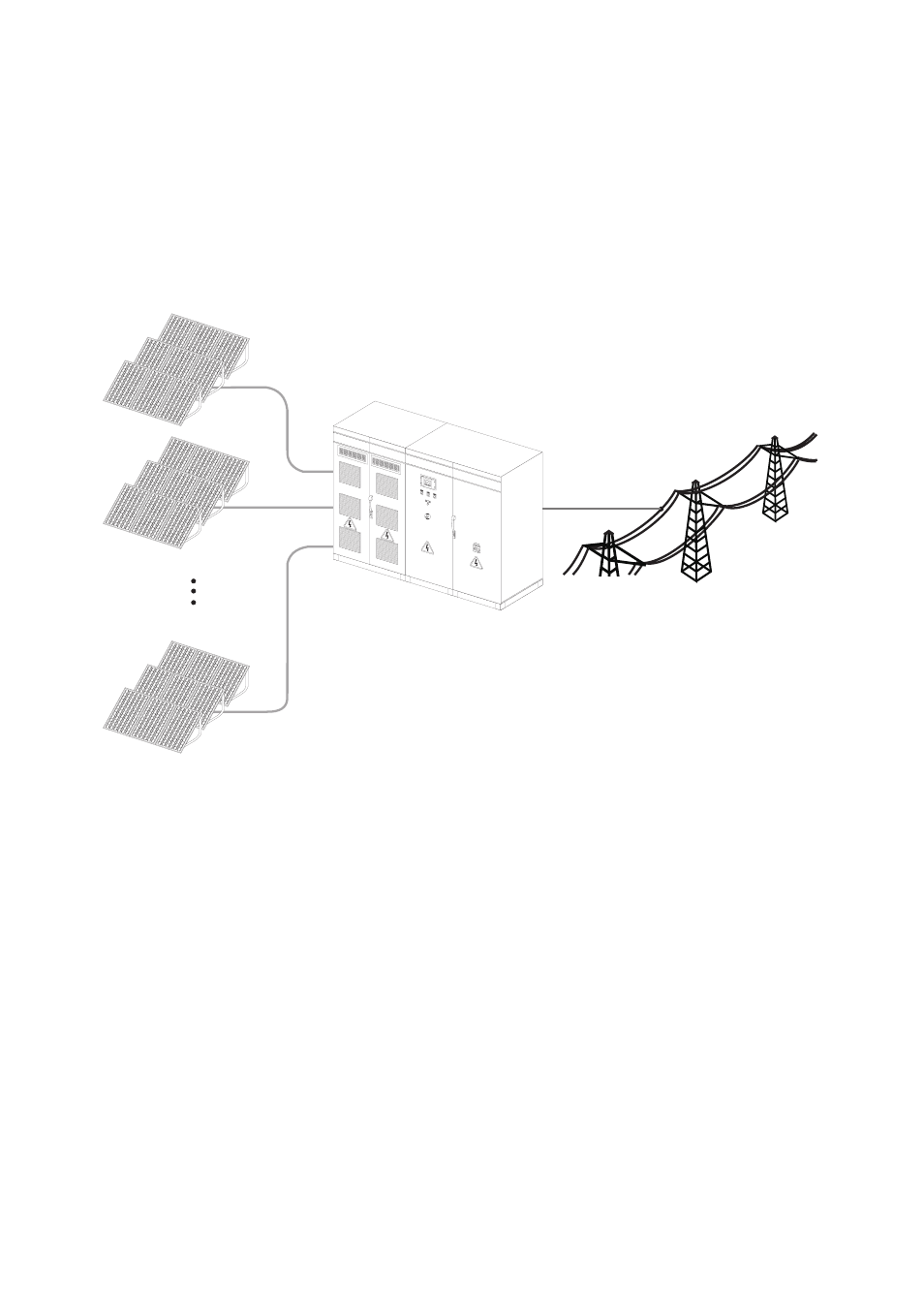

Principe d'une installation solaire couplée à un Sunny Central
Sunny Central
Le Sunny Central standard est équipé d'un transformateur basse tension et alimente le réseau basse
tension.
Sunny Central LV
Le Sunny Central LV alimente le réseau basse tension. Il convient pour le raccordement de panneaux
basse tension (low voltage).
Sunny Central HE
Le Sunny Central HE (high efficiency) est un onduleur photovoltaïque haute performance. Il ne
possède pas de transformateur basse tension propre. Le Sunny Central HE a besoin d'un
transformateur moyenne tension externe adapté lui permettant d'alimenter le réseau en électricité.
Sunny Central MV
Les stations MV (MV = medium voltage) sont des stations moyenne tension. Dans une station MV,
deux Sunny Central HE alimentent un transformateur moyenne tension commun. Le Sunny Central MV
alimente le réseau moyenne tension.
