Raccordement électrique
SMA Solar Technology AG
46
SC125_560HE-IFR083220
Instructions d’installation
5.1.9 Câblage Team (en option)
Il est possible, en option, d'interconnecter deux Sunny Central dans une station en béton ou dans un
autre local. Ils alimentent alors ensemble le réseau via un transformateur moyenne tension.
Raccorder, en cas de concept Team, les câbles de puissance DC du câblage Team entre les deux
armoires.
Ils sont déjà installés en usine dans le cas des onduleurs de type Sunny Central 350HE,
Sunny Central 500HE et Sunny Central 560HE. Les raccords du chef Team et des membres Team
sont différents.
Câblage Team dans le cas du chef Team
Dans le cas du chef Team, raccorder deux lignes DC provenant de la barre de distribution DC de
l'armoire DC à l'entrée des bornes Team dans l'armoire AC.

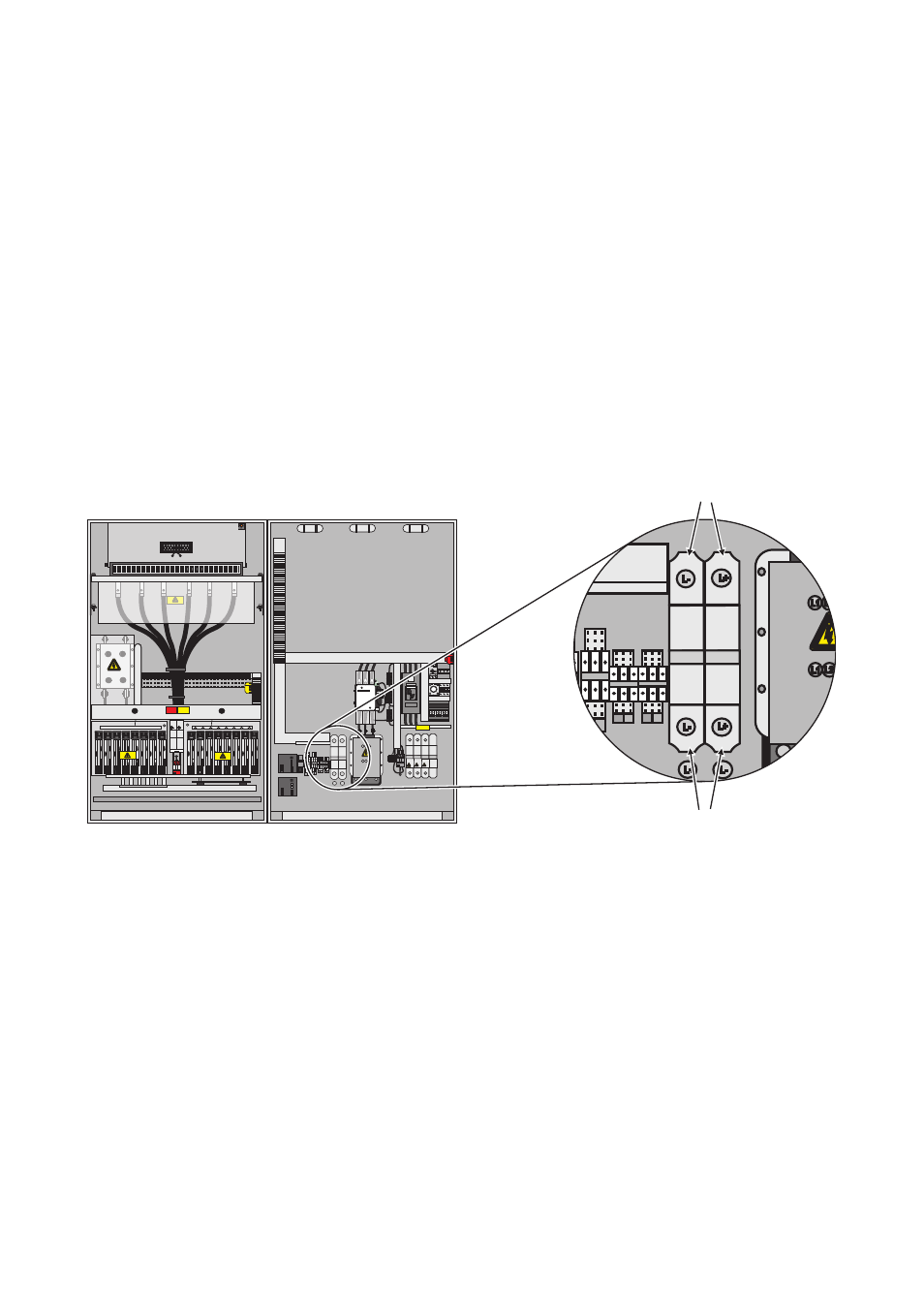

Borne Team pour le câblage Team du chef Team pour le Sunny Central 250HE
A
Points de raccordement pour le câblage Team interne
B
Points de raccordement pour le câblage Team externe
L1
L2
L3
L1
L2
L3
L+
L-
L-
L+
L-
L+
L+
L-
L+
L-
L+
L-
L2 L3
L1
L2 L3
L1
A
B
