SMA Solar Technology AG Montage
Instructions d’installation SC125_560HE-IFR083220 29
Sunny Central 500HE / Sunny Central 560HE
4.2 Montage de l'onduleur sur le lieu de montage
Lorsque les deux armoires de distribution ont été installées l'une à côté de l'autre, il est nécessaire,
pour le montage final dans le local, de retirer les sécurités de transport du transformateur, d'installer
les joints et de raccorder mécaniquement et électriquement les deux armoires. Tout le matériel
nécessaire pour le raccordement des armoires de distribution est compris dans la livraison.

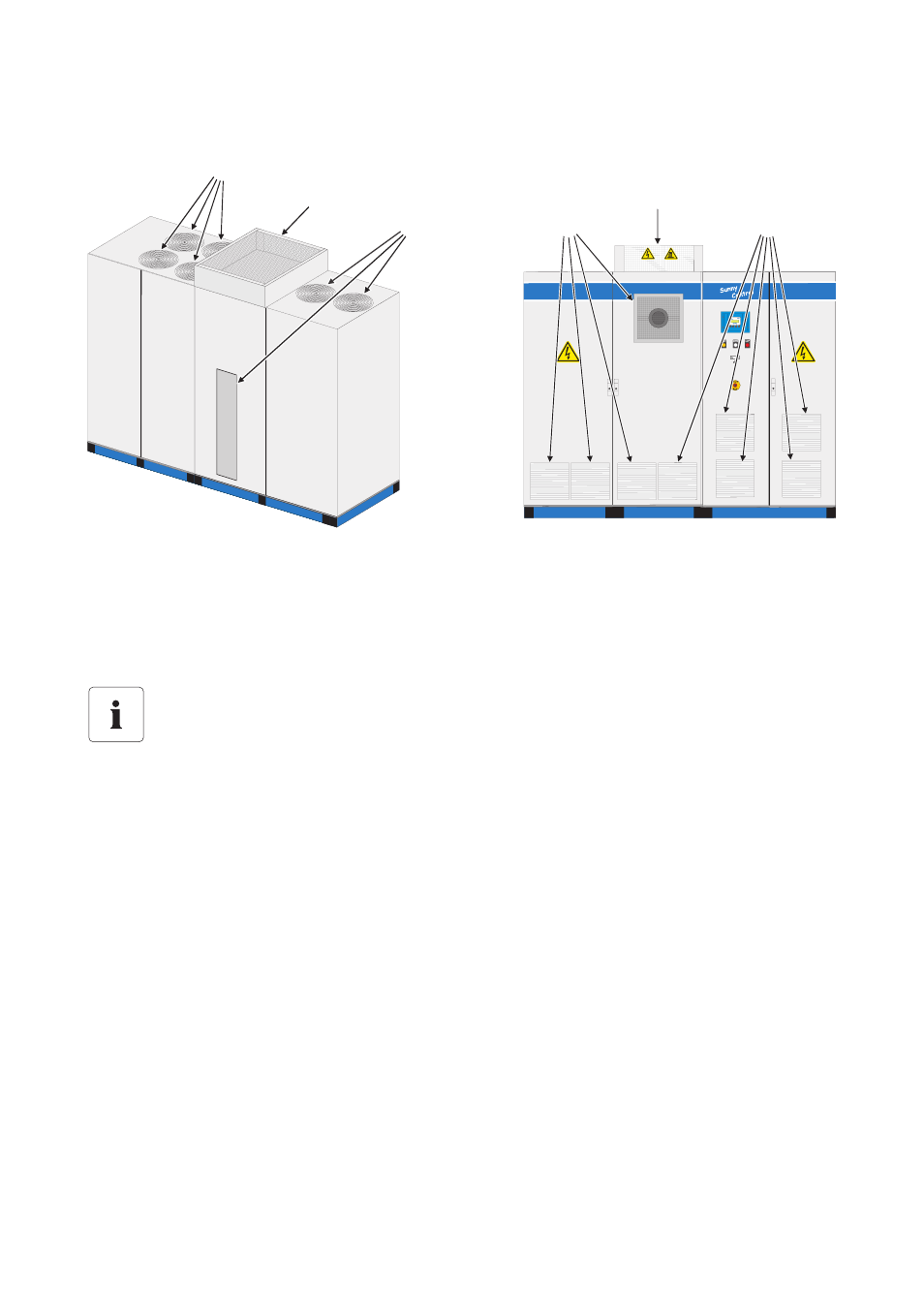

A Évacuation d'air B Arrivée d'air
C Option EVR
Les Sunny Central sont composés de deux armoires de distribution qui sont raccordées
mécaniquement et électriquement sur place. Veiller à ce que les deux armoires de
distribution aient le même numéro de série. Le numéro de série figure sur la plaque
signalétique ou sur l'emballage de transport de l'armoire de distribution du Sunny Central.
A
A
C
B B
C
