Raccordement électrique
Instructions d’installation
SC125_560HE-IFR083220
73

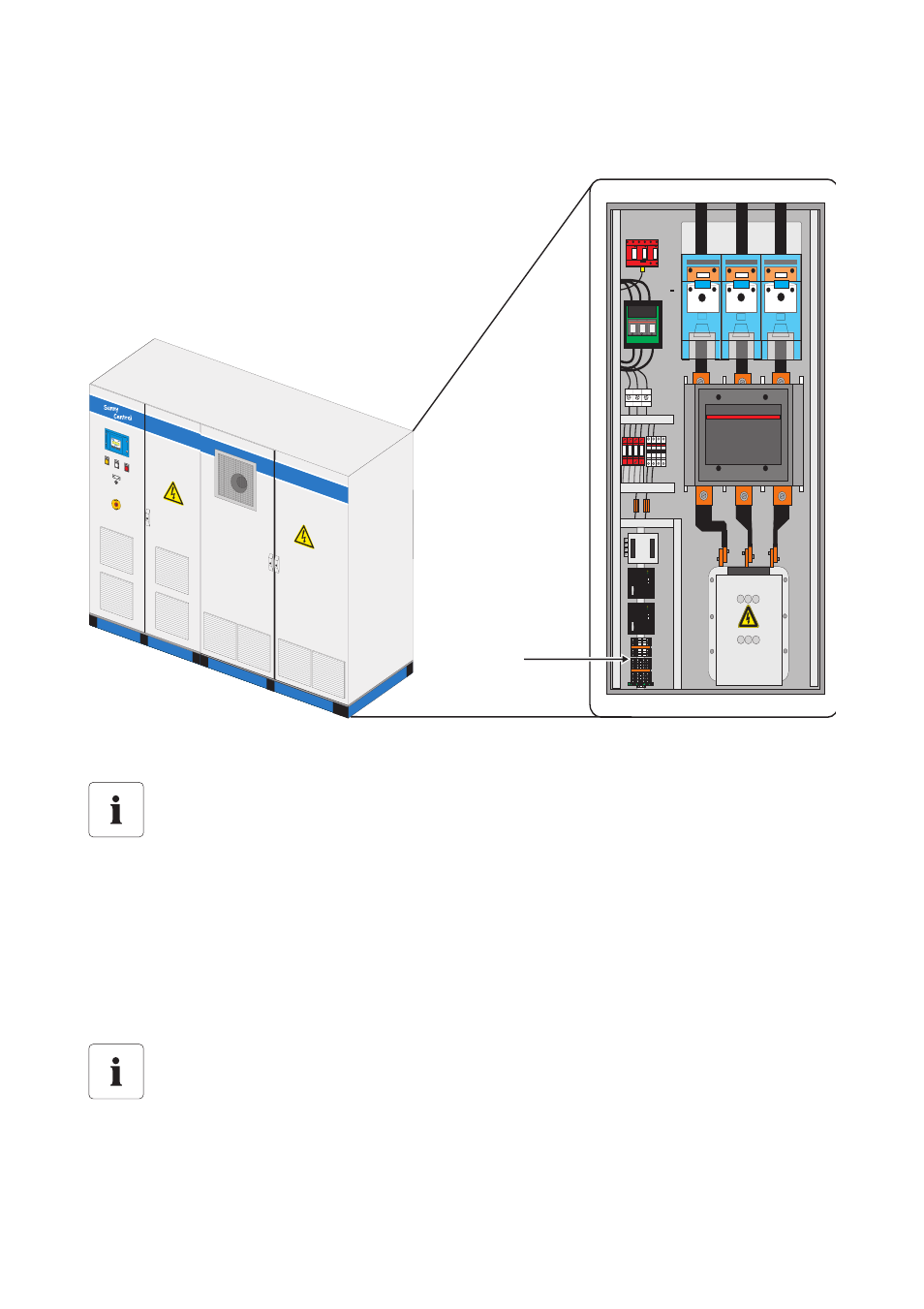

Raccordement du câble de transmission de données RS485 dans le Sunny Central 500HE /
Sunny Central 560HE
Raccordement des câbles de transmission de données en cas de fonction Team
Dans les installations PV dont les onduleurs sont raccordés en Team, la communication entre les deux
Sunny Central Control se fait, en complément, via le port COM1.
La terminaison d'un câblage Team est réalisée dans le Sunny Central Control. Les Sunny Central
Control dans les installations Team sont prémontés en usine.
A
Raccordement : bus RS485 pour la surveillance du courant string
Position du module hub
La position exacte du module hub varie d'un Sunny Central à l'autre. L'étiquetage du
matériel électrique et le schéma de câblage fourni permettent de déterminer la position
exacte du module hub et de l'interface NET.
Terminaison dans le Sunny Central Control
Dans le cas d'un câblage Team, retirer le cavalier au niveau du hub (RS485 OUT) et le
remplacer par les câbles CAT5 fournis. La terminaison est alors réalisée dans le
Sunny Central Control.
L1
L2
L3
L2 L3
L1
L2 L3
L1
A
