5.2.12 Interfaces sérielles
Interface NET
Pour la communication avec le Sunny Central Control, utiliser l'interface NET pour la transmission de
données vers un PC, un modem ou la Sunny WebBox.
Câble de transmission de données RS485
La communication entre le Sunny Central Control et les Sunny String Monitor (surveillance du courant
string intégrée) se fait via le câble de transmission de données RS485 raccordé au port COM1 du
Sunny Central Control. Le câble de transmission de données RS485 de la surveillance des courants
string du Sunny String Monitor est raccordé au module hub dans le Sunny Central.
Raccordement du câble de transmission de données RS485 dans le Sunny Central 150
Position de l'interface NET
La position exacte de l'interface NET varie d'un Sunny Central à l'autre. L'étiquetage du
matériel électrique et le schéma de câblage fourni permettent de déterminer la position
exacte de l'interface NET.
Position du hub
La position exacte du hub varie d'un Sunny Central à l'autre. L'étiquetage du matériel
électrique et le schéma de câblage fourni permettent de déterminer la position exacte du
hub.

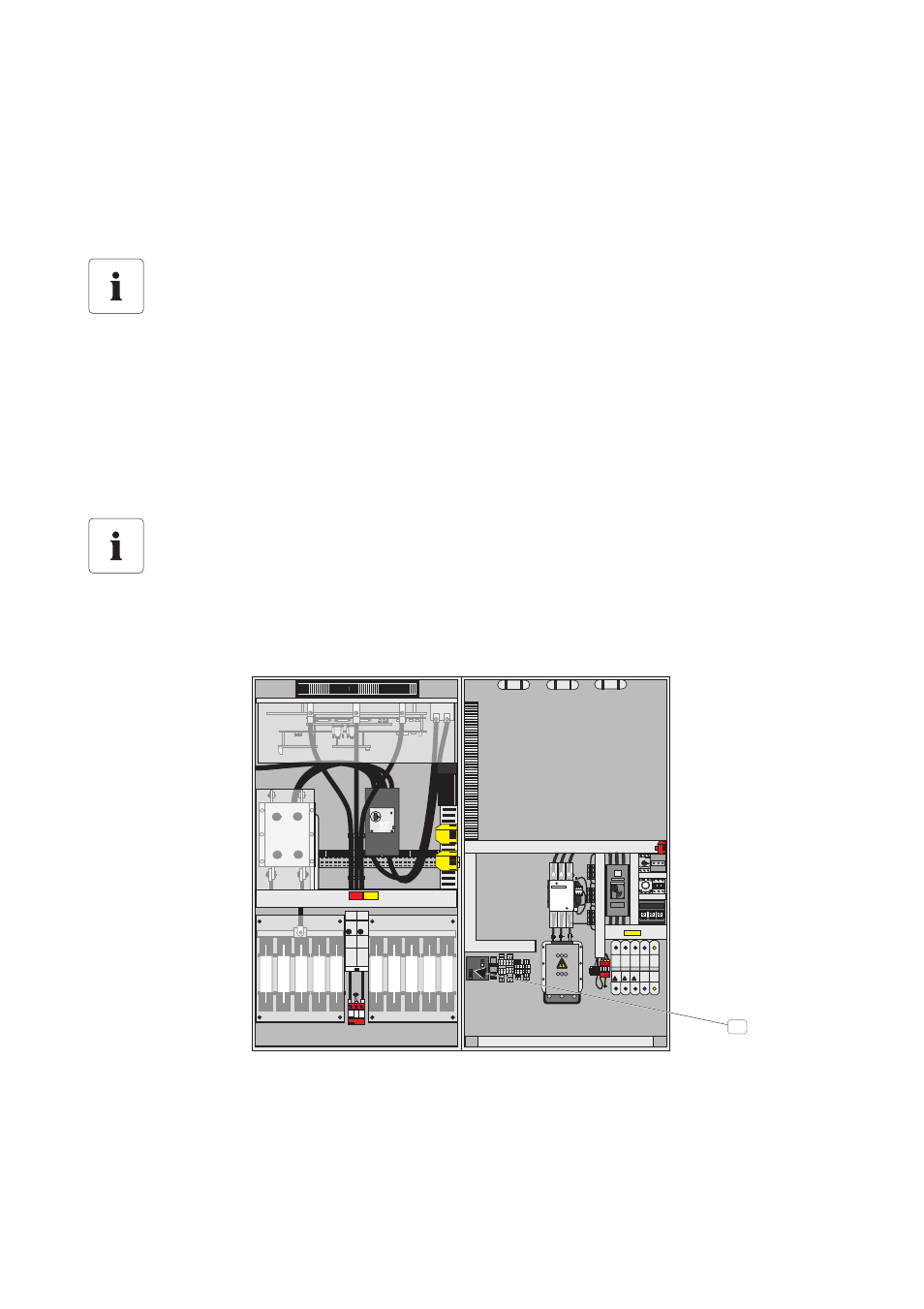

A RS485 hub et interface NET
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
A
