Raccordement électrique
SMA Solar Technology AG
52
SC125_560HE-IFR083220
Instructions d’installation

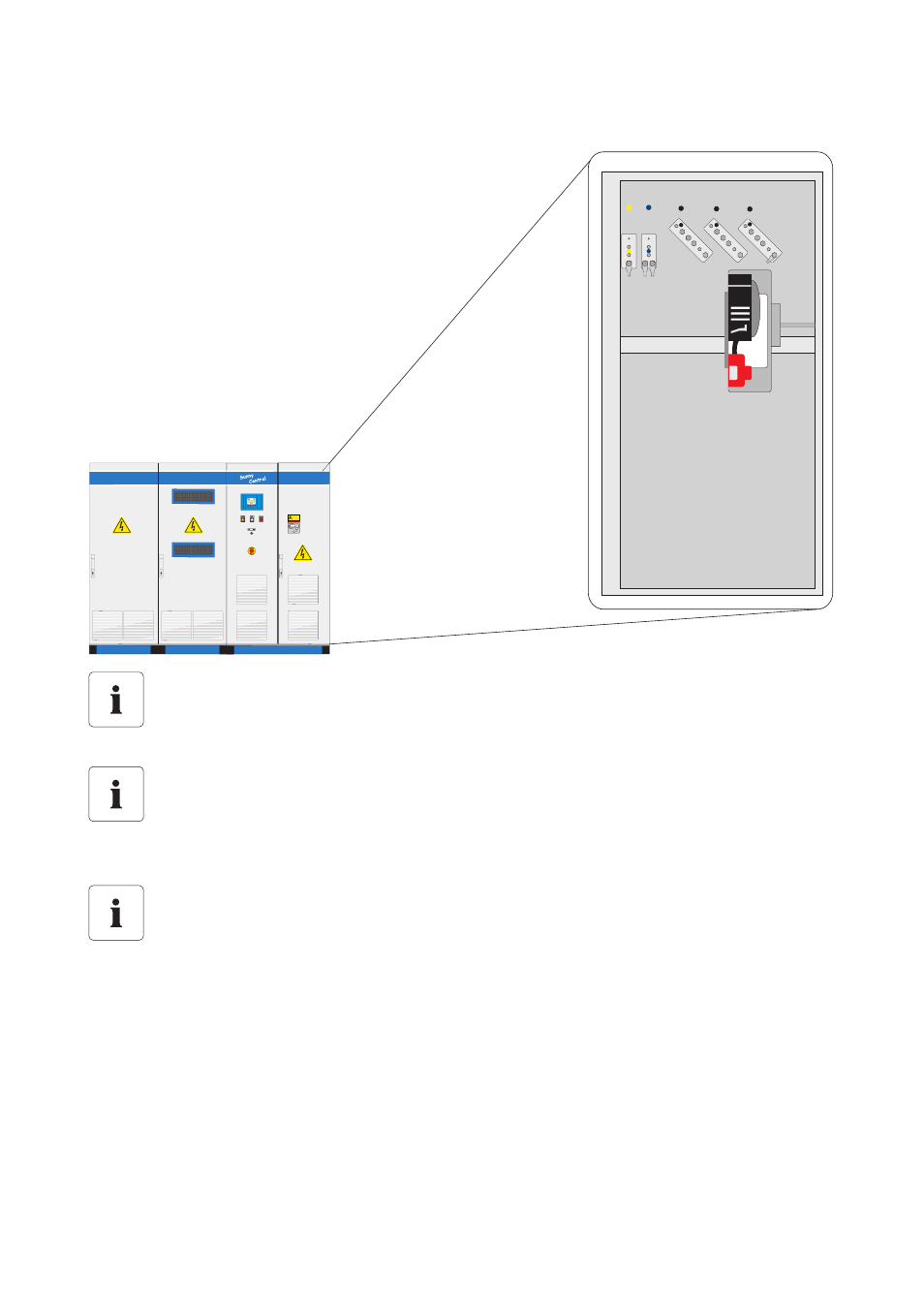

Vue du raccordement AC du Sunny Central 350
Étanchéification de l'entrée des câbles
Pour étancher les tôles coulissantes et les câbles installés, installer les joints fournis par
l'usine.
Installation correcte du champ magnétique rotatif
Le raccordement au réseau doit être effectué de manière à ce qu'il y ait un champ
magnétique rotatif vers la droite aux bornes d'entrée de l'armoire de distribution. En cas de
raccordement incorrect, le Sunny Central édite un message d'erreur.
Position des bornes de raccordement AC
Le raccordement AC peut varier en fonction de la construction. L'étiquetage du matériel
électrique et le schéma de câblage fourni permettent de déterminer la position exacte des
bornes de raccordement AC.
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
L2
L1
L3
N
PE
PE
N
L1
L2
L3
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
