Raccordement électrique
SMA Solar Technology AG
42
SC125_560HE-IFR083220
Instructions d’installation
5.1.6 Lignes de commande internes de l'élément de puissance
Les lignes de commande X8 et X9 en provenance de l'armoire AC sont raccordées à la platine de
commande de l'élément de puissance. La platine de commande se trouve également « la tête en bas »
au niveau de l'élément de puissance. Dans les armoires de distribution des Sunny Central 500HE et
560HE, elles se trouvent sur l'élément de puissance supérieur. Les deux contacts enfichables à 2 pôles
X8 et X9 sont enfichés sur les emplacements marqués en conséquence.

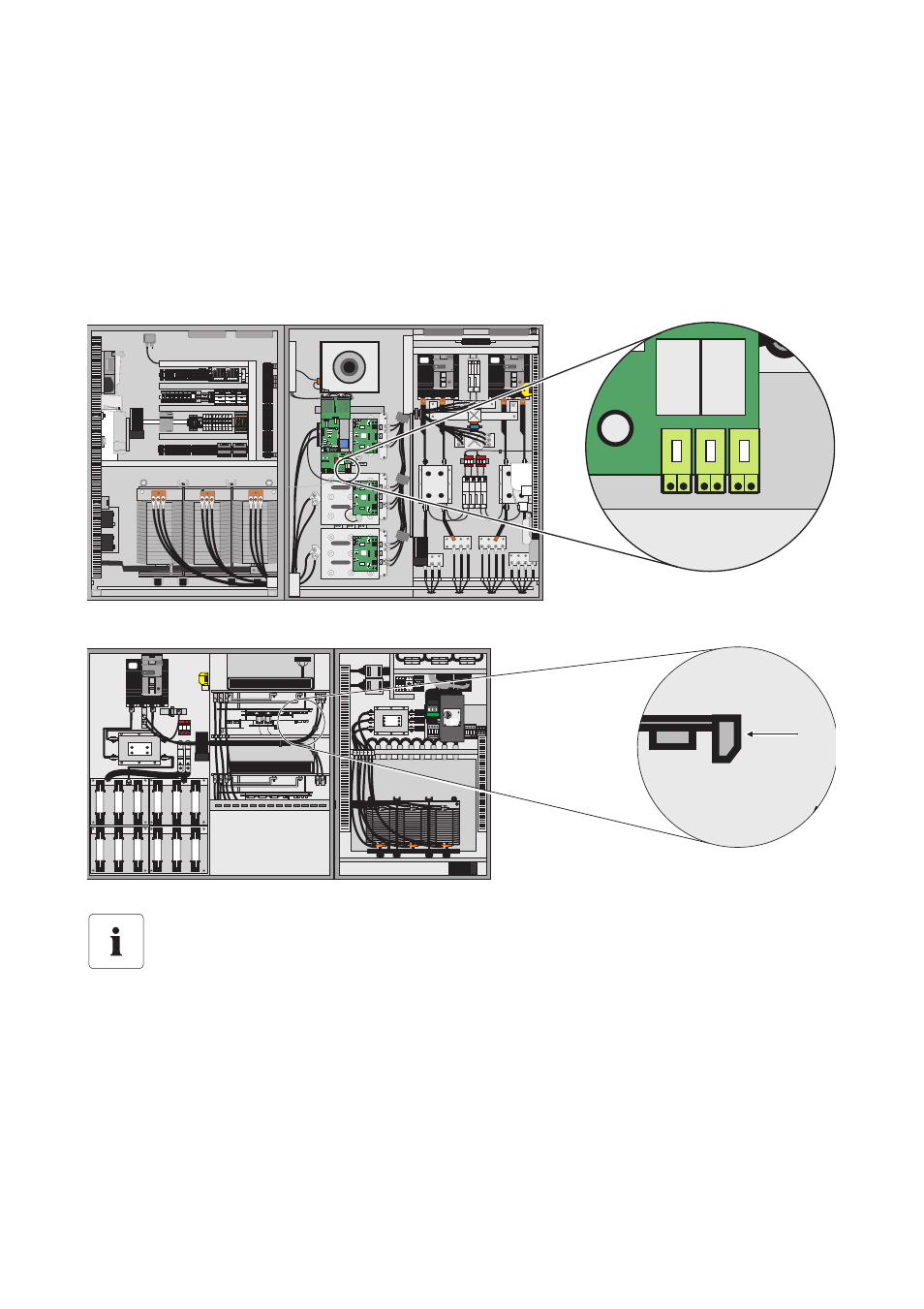

Raccordement de la ligne de commande interne au Sunny Central 500HE
Raccordement de la ligne de commande interne au Sunny Central 350HE
Position de la borne de raccordement de la ligne de commande
L'étiquetage du matériel électrique et le schéma de câblage fourni permettent de
déterminer la position exacte des bornes de raccordement.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
L+
L-
L+
L-
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L-
L1
L2
L3
L1
L2
L3
