SMA Solar Technology AG Raccordement électrique
Instructions d’installation SC125_560HE-IFR083220 43
5.1.7 Communication pour la surveillance d'isolation
La surveillance d'isolation est placée dans l'armoire DC. Un câble de transmission de données à
2 brins relie le Sunny Central Control à la surveillance d'isolation et doit être raccordé comme suit :
• Raccordement : borne M (+) surveillance d'isolation : brin marron
• Raccordement : borne M (-) surveillance d'isolation : brin blanc

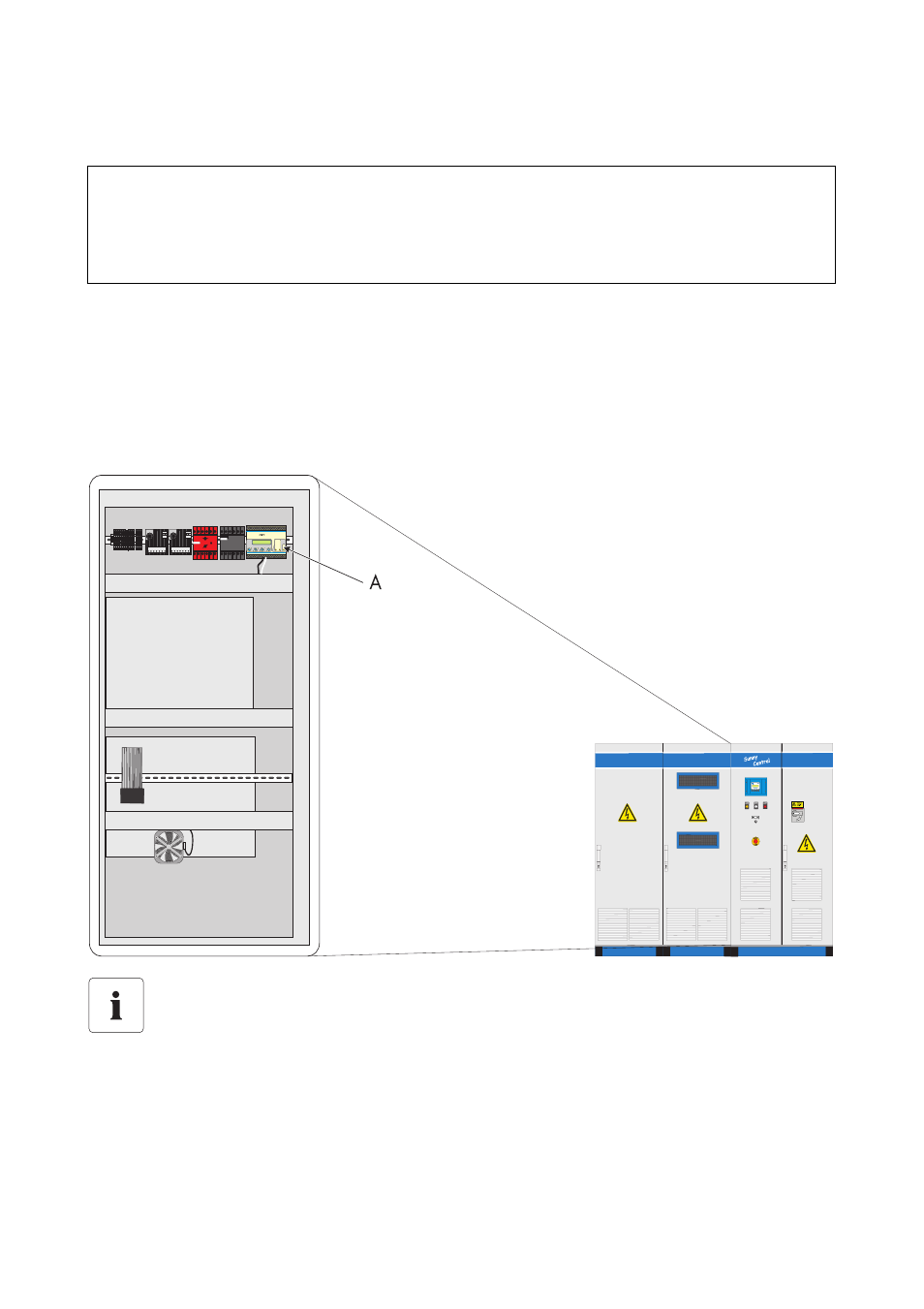

Surveillance d'isolation avec câble de transmission de données raccordé (A) pour les
Sunny Central 500HE et Sunny Central 560HE
Prudence !
Endommagement du câblage en cas d'installation incorrecte.
• Poser le câble de raccordement dans le caniveau de câbles.
Position de la borne de raccordement de la surveillance d'isolation
L'étiquetage du matériel électrique et le schéma de câblage fourni permettent de
déterminer la position exacte de la borne de raccordement de la surveillance d'isolation.
