Montage SMA Solar Technology AG
24 SC125_560HE-IFR083220 Instructions d’installation
Placer les armoires AC impérativement contre la cloison de séparation du local du transformateur afin
que les chemins de câbles restent courts lors du raccordement des câbles de puissance AC au
transformateur.

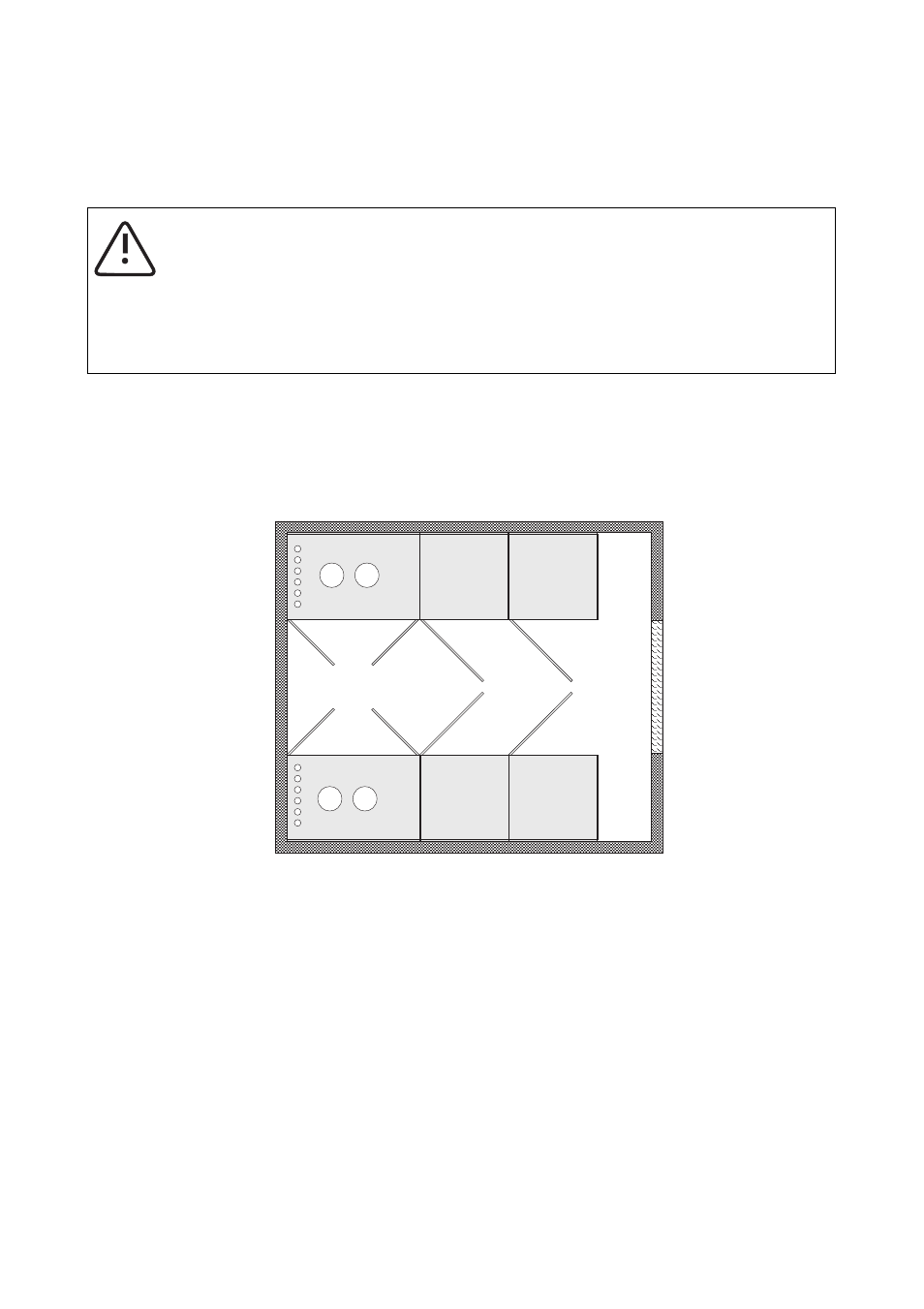

La figure ci-dessous est une vue schématique de dessus des Sunny Central installés dans une station.
La structure des onduleurs est réalisée comme « système à droite » (en haut) et « système à gauche »
(en bas).
4.1.5 Aération et évacuation de l'air
Assurer une arrivée d'air suffisante pour refroidir l'onduleur. Pour assurer un bon fonctionnement de
l'appareil et pour atteindre une alimentation max. du réseau, respecter les températures ambiantes
admissibles.
L'air nécessaire est aspiré à travers les portes des armoires de distribution et, selon la version de Sunny
Central, il est évacué soit par le toit, soit par la face arrière des armoires. Cela permet d'accoler les
appareils les uns aux autres. Les informations relatives à l'apport en air frais nécessaire, ainsi qu'aux
distances par rapport aux murs correspondantes figurent dans les « Conditions d'installation du Sunny
Central » (document séparé). Des filtres destinés à purifier l'air ont été placés aux entrées d'admission
d'air.
AVERTISSEMENT !
Dégagement de fumées dans les locaux électriques.
Nous recommandons l'installation, dans le local, d'un détecteur de fumée destiné à piloter
l'interrupteur d'arrêt d'urgence de l'appareil et à couper le Sunny Central en cas de
formation de fumée.
Armoire AC
Armoire
onduleur
Armoire DC
Cloison
de
sépa
ration
du
loca
l d
u t
rans
format
eur
Sort
ie
Armoire AC Armoire
onduleur Armoire DC
