SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SC125_560HE-IFR083220
33
Dans ces Sunny Central, le transformateur se trouve derrière la plaque de montage avant de l'armoire
AC. Dans le Sunny Central 350, le filtre sinus se trouve sous les éléments de puissance dans l'armoire
DC/onduleur et le transformateur se trouve dans la partie inférieure de l'armoire AC.

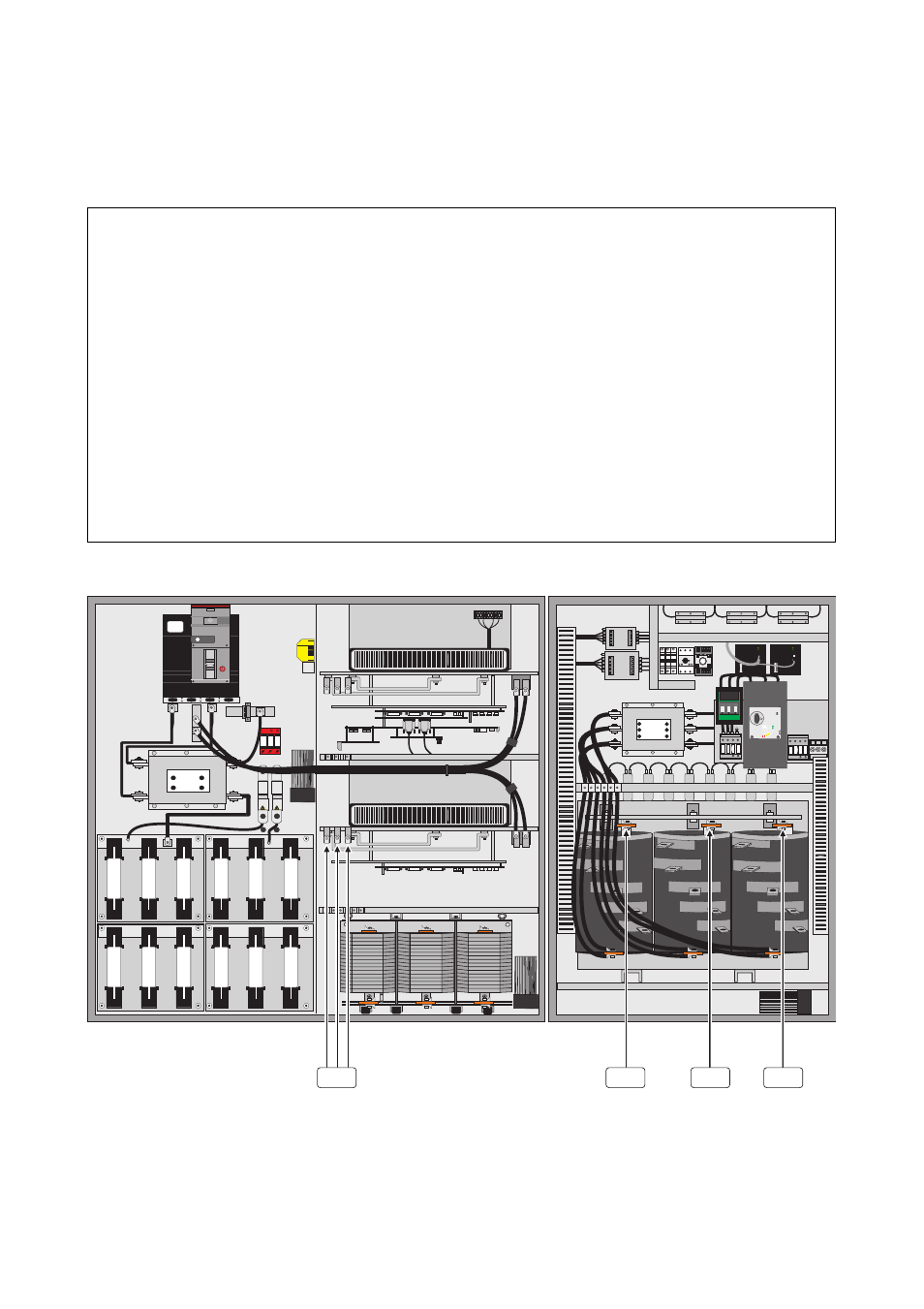

Points de raccordement U, V, W du câble de puissance dans le Sunny Central 350
PRUDENCE !
Restriction de fonctionnement du Sunny Central en cas de raccordement
incorrect !
Ne pas oublier de raccorder les lignes de mesure aux lames de contact respectives lors du
raccordement des câbles de puissance.
Respecter ce faisant l'ordre de raccordement suivant :
1. Lame de contact du transformateur avec vis insérée
2. Cosse du câble de puissance
3. Cosse de la ligne de mesure
4. Anneau à bord d'arrêt
5. Écrou
A
Lames de raccord de la self du filtre sinus (armoire DC/onduleur)
B
Lames de raccord du transformateur (armoire AC)
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L1
L2
L3
L1
L2
L3
A
B
B
B
