5.1.3 Raccordement PE entre l'armoire AC et l'armoire DC/onduleur
Les rails PE pour les différentes armoires de distribution se trouvent en bas sur les côtés. Les deux rails
PE avec le pont PE préfabriqué déjà branché dans une armoire de distribution doivent être reliés lors
de l'assemblage des deux armoires d'onduleur.

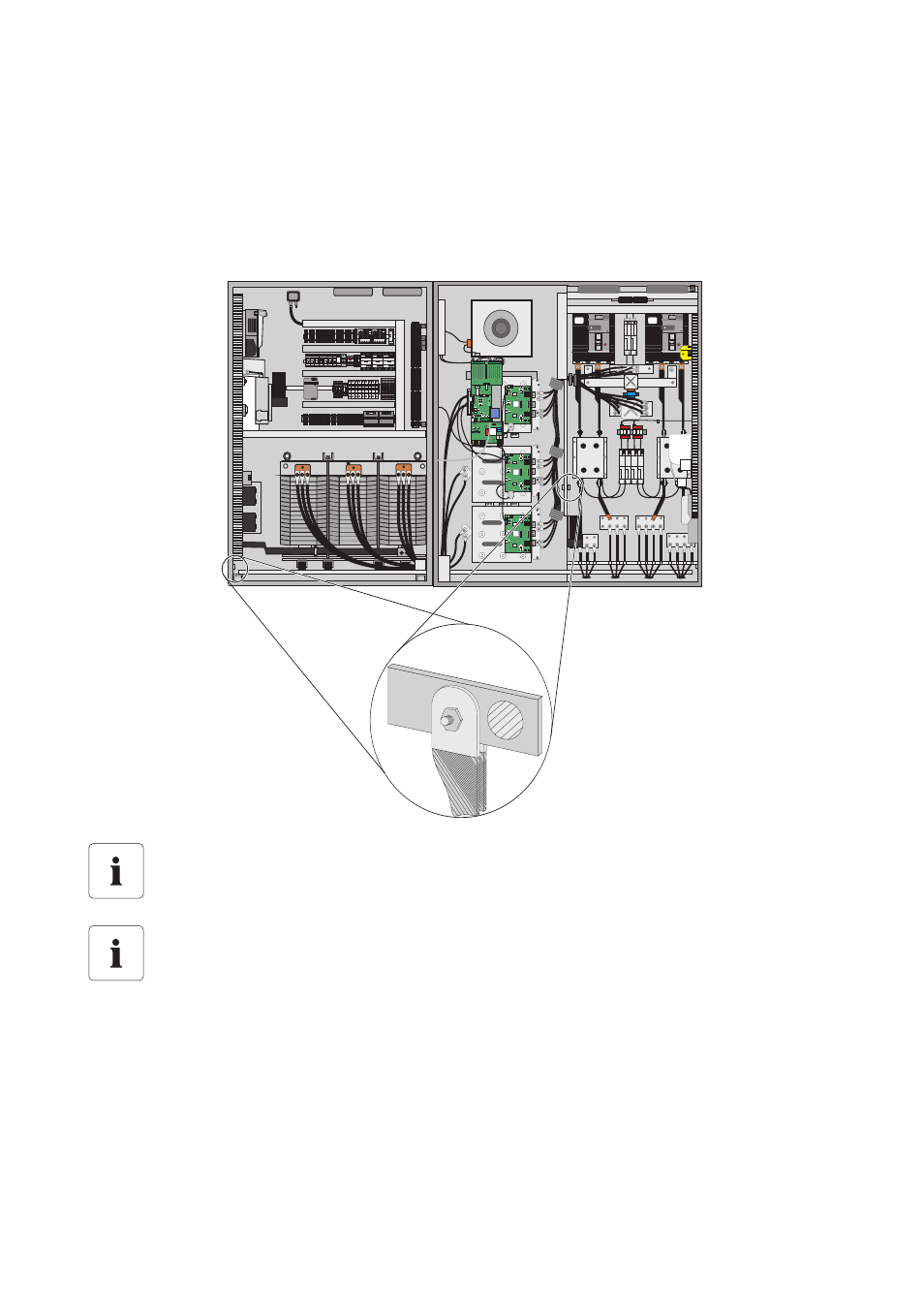

Exemple de raccordement PE entre les armoires de distribution du Sunny Central 500HE
Contrôler le raccordement de mise à la terre
Lors du raccordement de mise à la terre, vérifier que les vis soient bien serrées !
Position du rail PE
En fonction de la construction, la position exacte du rail PE se trouve, pour certaines
armoires de distribution, derrière la barre des fusibles dans l'armoire DC ou derrière le
transformateur dans l'armoire AC. L'étiquetage du matériel électrique et le schéma de
câblage fourni permettent de déterminer la position exacte du rail PE.
