SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SC125_560HE-IFR083220
47
Câblage Team dans le cas du membre Team
Dans le cas du membre Team, raccorder les deux lignes DC prévues pour le câblage Team interne
provenant de la barre de distribution DC de l'armoire DC, aux points de raccordement (shunt et
fusible basse tension à haut pouvoir de coupure) du contacteur-disjoncteur Team. Le contacteur-
disjoncteur Team se trouve dans l'armoire AC sur le support de montage avant.

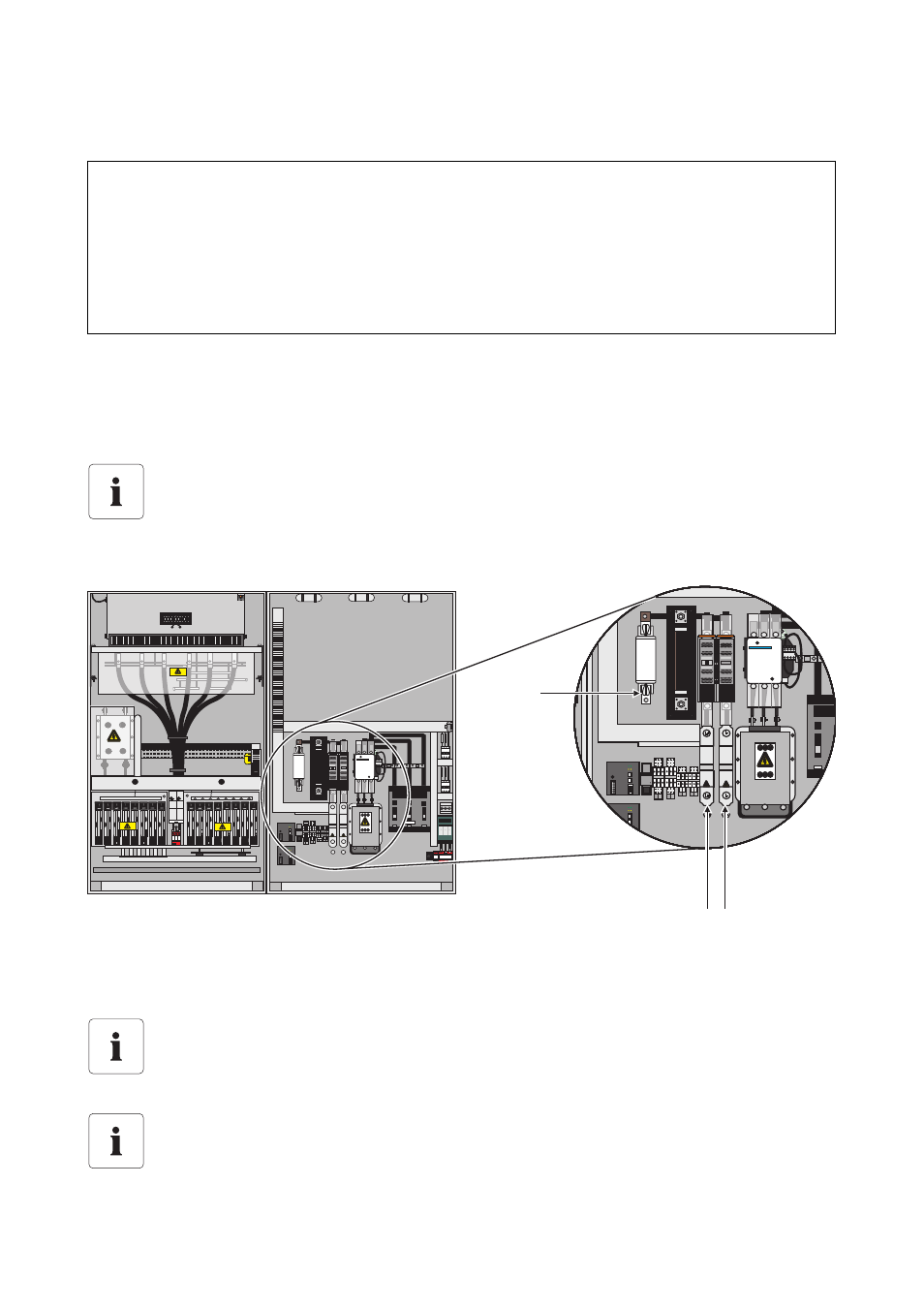

Contacteur-disjoncteur Team pour le câblage Team du membre Team pour le Sunny Central 250HE
PRUDENCE !
Endommagement du Sunny Central en cas de câblage incorrect.
• Tenir compte des indications figurant sur les câbles lors du raccordement des câbles
Team au contacteur-disjoncteur Team.
• Contrôler la polarité des câbles DC.
Contrôle du câblage
Lors du raccordement des câbles de puissance, veiller à ce que les vis soient fixées
correctement.
A
Points de raccordement pour le câblage Team interne
B
Points de raccordement pour le câblage Team externe
Câblage Team externe
Le câblage Team externe est représenté au chapitre 5.2.8 «Raccordement des câbles de
Position des bornes de raccordement des raccordements Team
L'étiquetage du matériel électrique et le schéma de câblage fourni permettent de
déterminer la position exacte des raccordements Team internes et externes.
L2 L3
L1
L1 L2 L3
L+
L-
L-
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
B B
A
