SMA Solar Technology AG Raccordement électrique
Instructions d’installation SC125_560HE-IFR083220 59
5.2.5 Tension de commande AC
L'énergie nécessaire à la commande du Sunny Central est délivrée à partir d'une alimentation
électrique externe. Le régime de raccordement standard au réseau de l'alimentation électrique de la
commande est un réseau TN-S. Dans le cas des Sunny Central100LV, 125LV, 150, 200 et 200HE,
il s'agit d'un raccordement monophasé. Pour tous les autres Sunny Central, le raccordement est
triphasé. Le raccordement est réalisé via un câble d'alimentation séparé.
La consommation électrique propre pour la commande du Sunny Central de 230 / 400 V
(sauf version HE) peut être prélevée du câble d'alimentation du réseau à l'intérieur de l'onduleur.
Aussi, la quantité d'électricité injectée dans le réseau est réduite d'autant par l'autoconsommation
(ventilateurs, chauffage) de l'onduleur. Pour cela, les bornes de raccordement de la tension de
commande AC doivent être pontées conformément au schéma de raccordement.

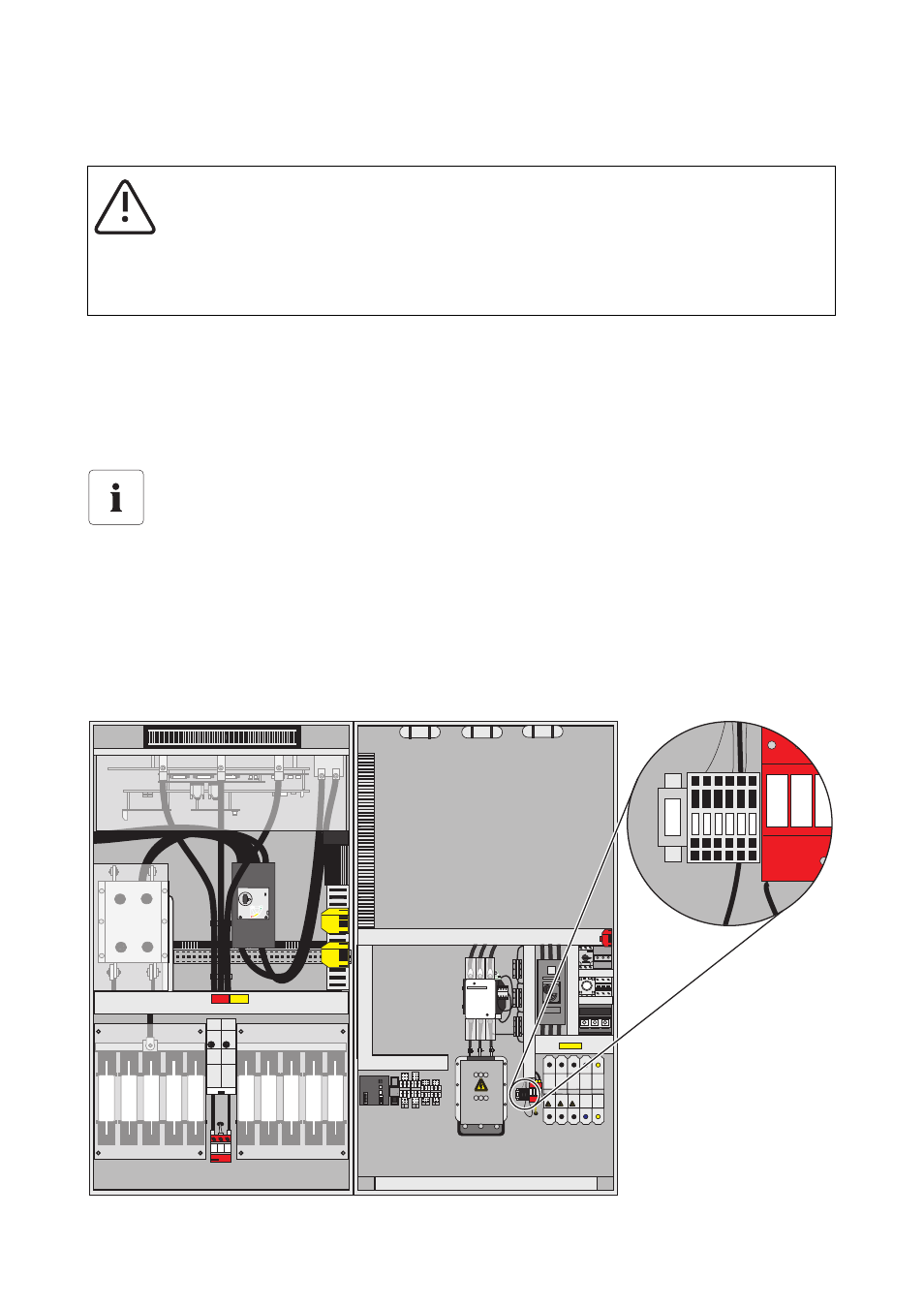

Borne de raccordement pour la tension de commande dans le Sunny Central 150
AVERTISSEMENT !
Tout contact avec les composants conducteurs de tension peut entraîner la mort
par brûlure ou choc électrique.
• Les travaux doivent uniquement être effectués lorsque l'appareil est à l'arrêt et hors
tension.
Réalisation de la tension de commande externe
Pour le raccordement de la tension de commande externe, utiliser impérativement le
schéma de raccordement fourni !
L2 L3 L1
L2 L3 L1
N
N
L1 L2 L3
L1 L2 L3
PE
PE
L+ L-
L+ L-
