4.1.4 Local électrique
Nous renvoyons, pour la mise en place et le raccordement de l'onduleur central Sunny Central, à la
norme DIN VDE 0100 partie 729, partie 731. Cette norme définit les exigences relatives aux locaux
électriques et au montage d'installations à courant fort jusqu'à 1 000 V ainsi qu'aux largeurs de
passage et aux issues de secours.
Stations MV
Les onduleurs de la série HE sont habituellement placés face à face dans une station compacte en
béton, en général, en tant que « système à gauche » et « système à droite ». Effectuer la mise en place
conformément aux directives VDE relatives à un local électrique fermé. La figure ci-dessous représente
un système à gauche et un système à droite.
Largeurs de passage minimales dans les locaux
Les points suivants doivent être pris en compte pour une largeur de passage minimale :
• Une largeur de passage minimale de 500 mm (issue de secours) doit être respectée
lorsque la porte de l'armoire de distribution est ouverte au maximum, conformément
à DIN VDE 0100 partie 729, partie 731.
• Au cas où les onduleurs sont disposés sur deux rangées face à face (par exemple
dans un bâtiment abritant la station), il est impératif d'ouvrir uniquement les portes
d'un seul onduleur à la fois pour respecter les largeurs de passage minimales
prescrites.

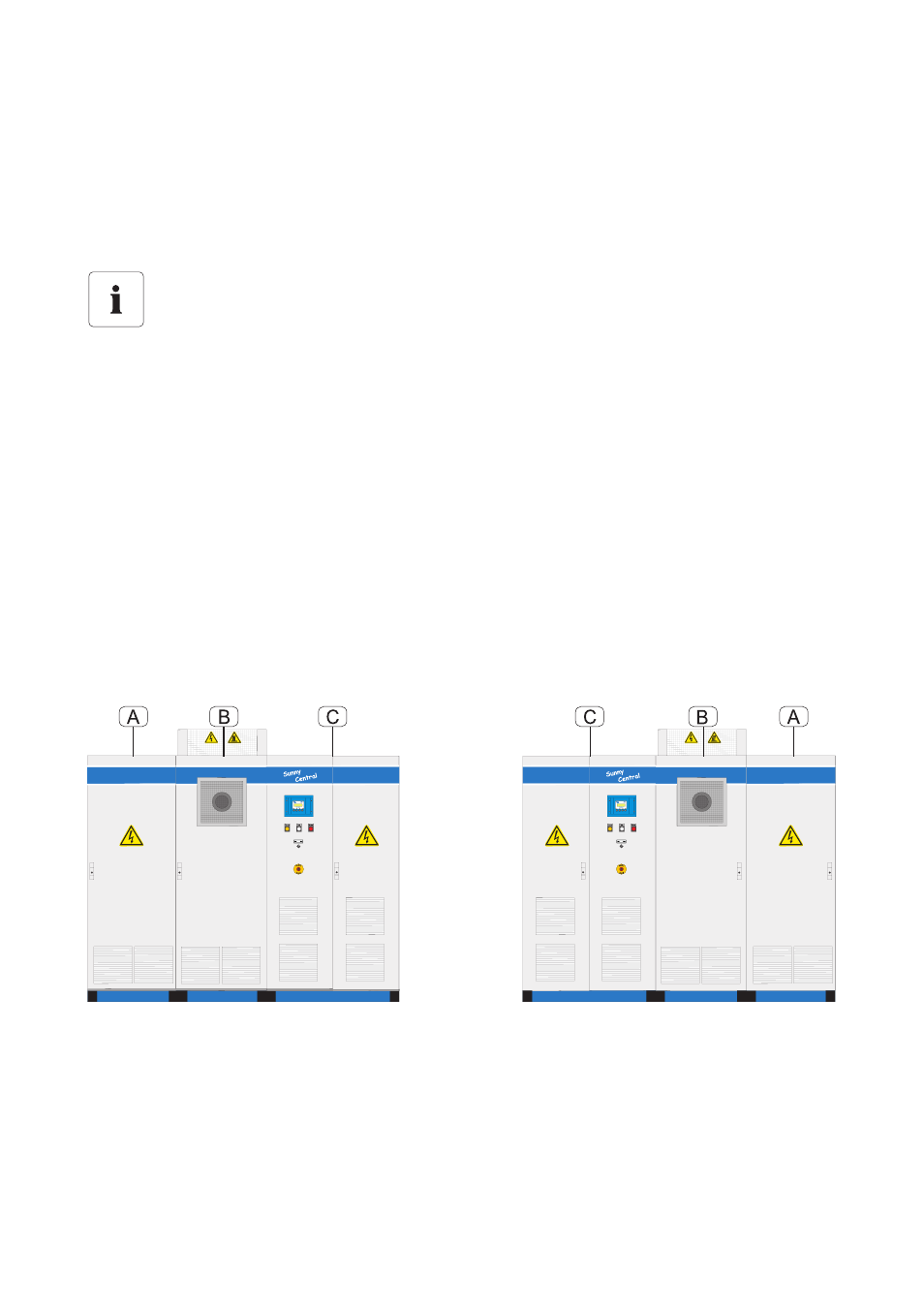

Système à gauche
Système à droite
A
Armoire DC
B
Armoire onduleur
C
Armoire AC
