Raccordement électrique
Instructions d’installation
SC125_560HE-IFR083220
37
Procédure pour le raccordement des câbles de puissance :
1. Raccorder tout d'abord l'élément de puissance inférieur, puis l'élément central et terminer par
l'élément de puissance supérieur.
2. Raccorder les câbles de puissance, à l'aide des serre-câbles joints, aux rails de fixation des
câbles correspondants.
3. Faire passer les câbles dans le panneau latéral ouvert au-dessus des tôles de fond de l'armoire,
les introduire au niveau de l'armoire AC et les raccorder à la self de filtre sinus.

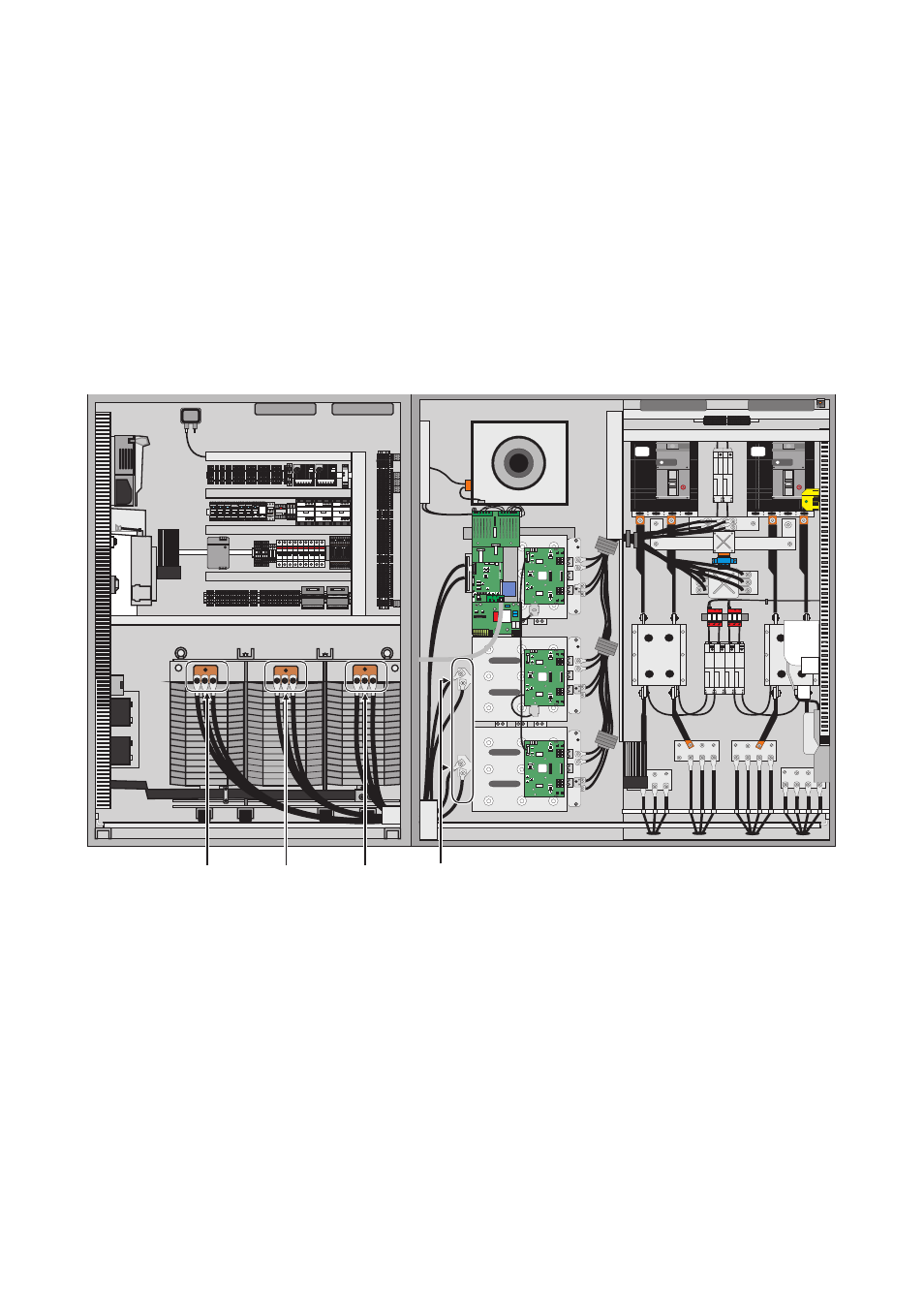

La figure suivante montre les lames de raccord au niveau des trois éléments de puissance dans
l'armoire DC/onduleur ainsi que le raccordement des câbles de puissance au filtre sinus dans
l'armoire AC du Sunny Central 500HE / Sunny Central 560HE.
A
Lames de raccord de la self de filtre sinus
B
Lames de raccord de l'élément de puissance
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
L+
L-
L+
L-
A
B
A
A
