Raccordement électrique
SMA Solar Technology AG
40
SC125_560HE-IFR083220
Instructions d’installation
5.1.5 Raccordement du Sunny Central Control à l'élément de
puissance
Raccorder le câble de transmission de données du Sunny Central Control à la platine de contrôle de
fonctionnement de l'élément de puissance. Le câble est doté à cet effet d'un contact enfichable blanc
à 4 pôles à enficher sur la platine de contrôle de fonctionnement. Dans la plupart des armoires de
distribution, la platine de contrôle de fonctionnement et la platine de commande (ADAPBFS) sont
suspendues « tête en bas » à l'élément de puissance sous les éléments de puissance. Dans les armoires
de distribution des Sunny Central 500HE et 560HE, elles se trouvent sur l'élément de puissance
supérieur.
La platine de contrôle de fonctionnement communique avec la platine de commande grâce à un
câble plat. L'emplacement pour la fiche du câble de transmission de données se trouve sur le côté
droit de la platine à proximité immédiate de l'interface de communication (Piggy-Back).

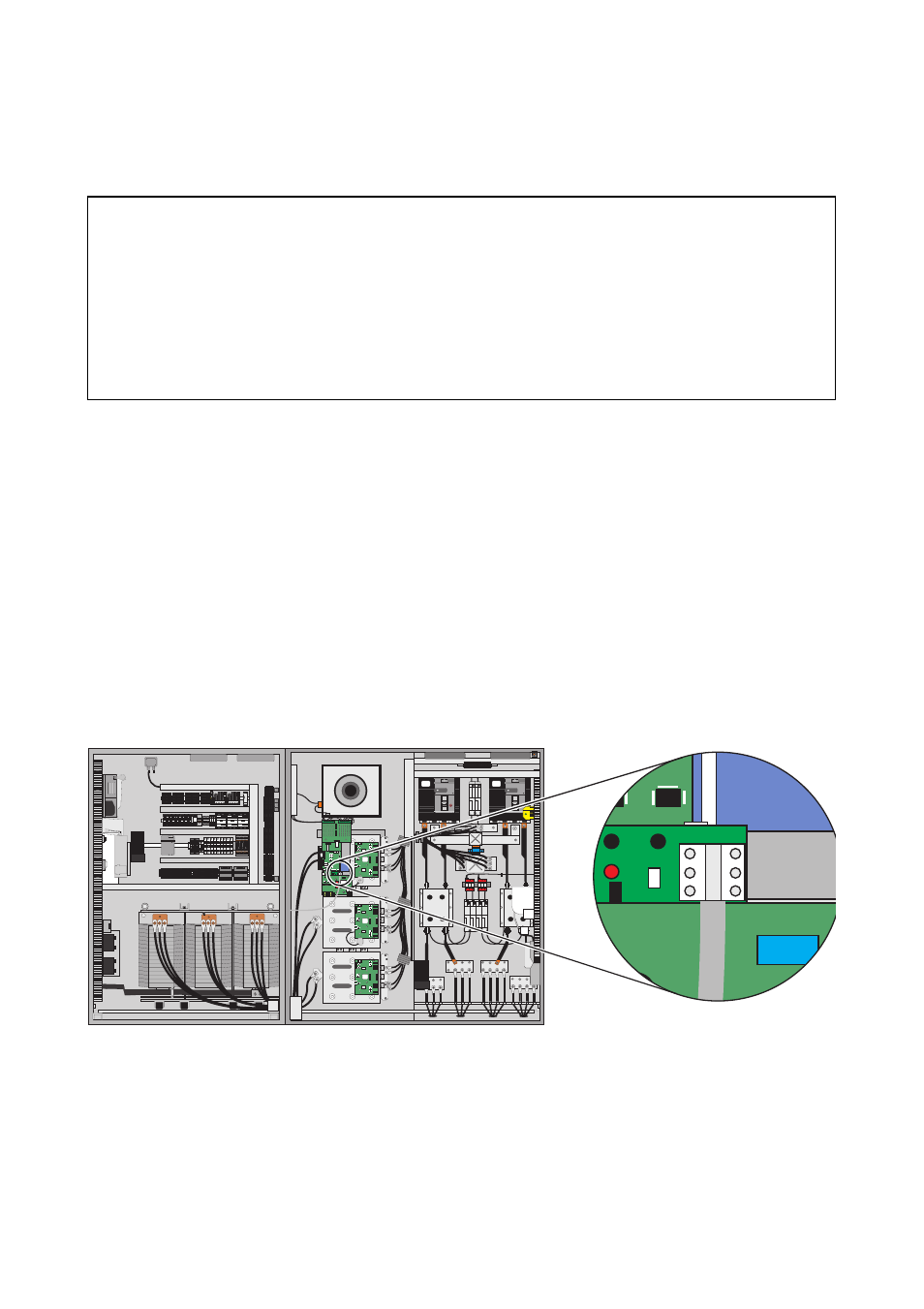

Borne de raccordement du câble de transmission de données
Sunny Central 500HE / Sunny Central 560HE
Prudence !
Endommagement du câblage en cas d'installation incorrecte
• Ne pas poser le câble dans le caniveau de câbles et pas non plus parallèlement aux
câbles de puissance (CEM).
• Poser le câble librement dans l'armoire de distribution.
• Raccorder prudemment le contact enfichable avec la platine.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
M3-810
L+
L-
L+
L-
