H1-02 – SMA SC 100LV-560HE Manuel d'utilisation
Page 65
SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SC125_560HE-IFR083220
65
Câblage DC Sunny Central 350 / Sunny Central 350HE
En règle générale, les fusibles d'entrée DC sont ordonnés
sur une rangée dans l'onduleur. Les fusibles DC dans les
armoires de distribution du Sunny Central 350 / Sunny
Central 350HE sont fixés sur deux plaques de montage
installées l'une derrière l'autre et décalées en hauteur. La

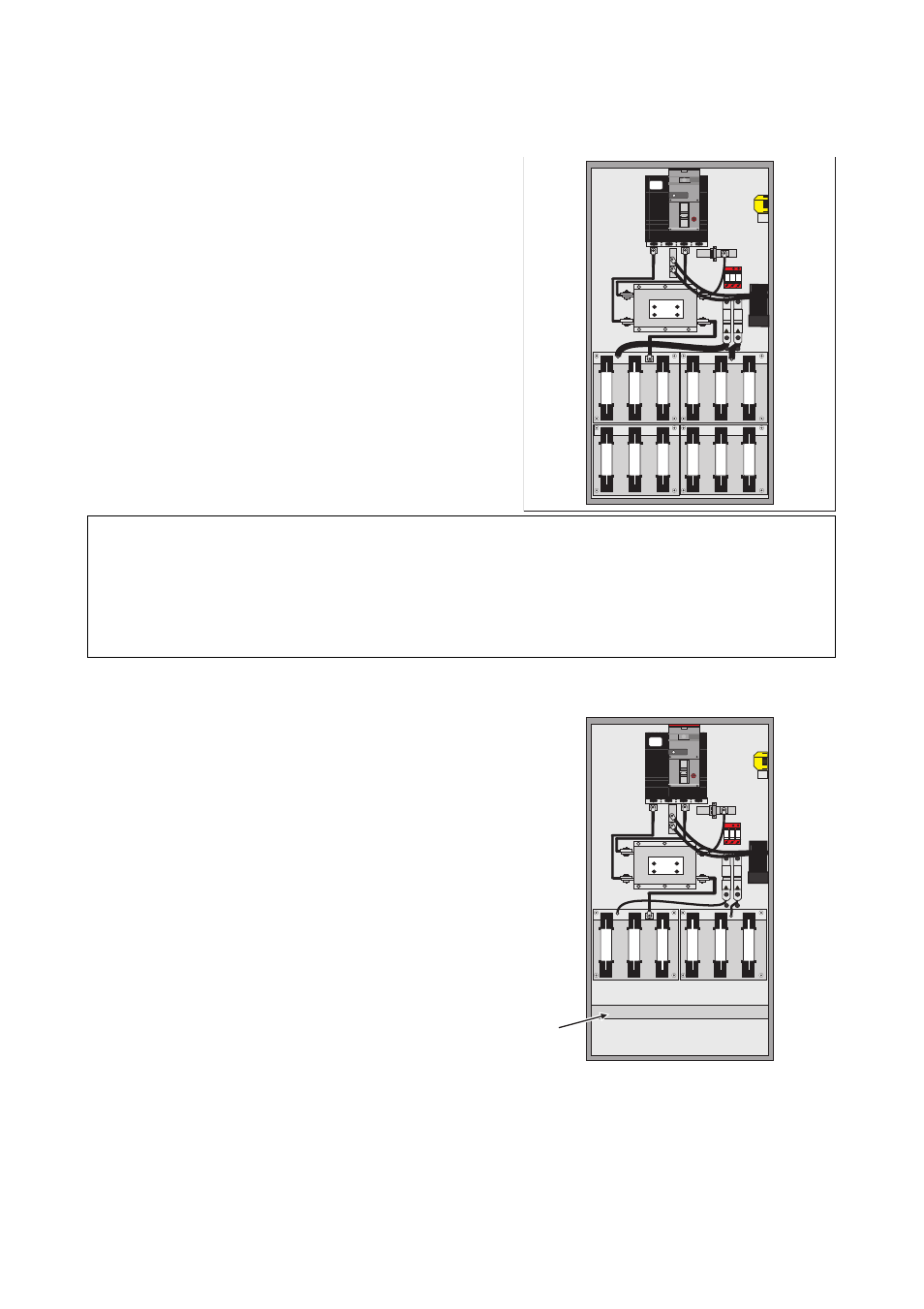

figure de droite représente la variante de raccordement
spécifique des lignes DC dans le
Sunny Central 350 / Sunny Central 350HE.
Installation du câblage DC :
1. Pour l'installation du câblage DC, les fusibles DC
arrière doivent tout d'abord être affectés. Démonter
entièrement la plaque de montage avant avec
l'unité de fusibles DC correspondante. Lorsque la
plaque est démontée, le rail de fixation des câbles
(A) devient visible.
Figure droite : vue des fusibles DC du fond sur la
plaque de montage
2. Installer le câblage DC.
3. Monter la plaque de montage avant.
4. Installer le reste du câblage DC.
Les entrées protégées du côté négatif et du côté positif
sont représentées comme fusibles BT à haut pouvoir de
coupure (sauf Sunny Central 500 HE et
Sunny Central 560HE) et sont mises en commun sur les
rails DC L+ et L-.
PRUDENCE !
Endommagement possible du câblage !
La bride de câbles du fond est installée de manière non visible derrière l'unité de fusibles
DC.
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
A
