5.1.4 Lignes de commande du bornier d'interconnexion
La plupart des lignes de commande devant être raccordées entres les armoires de distribution sont
simplement raccordées via des fiches aux borniers d'interconnexion. Les borniers d'interconnexion
sont placés dans l'armoire AC sur le support de montage orienté vers l'armoire DC/onduleur. Un
marquage indiquant où enficher les faisceaux de câbles figure sur ces derniers.

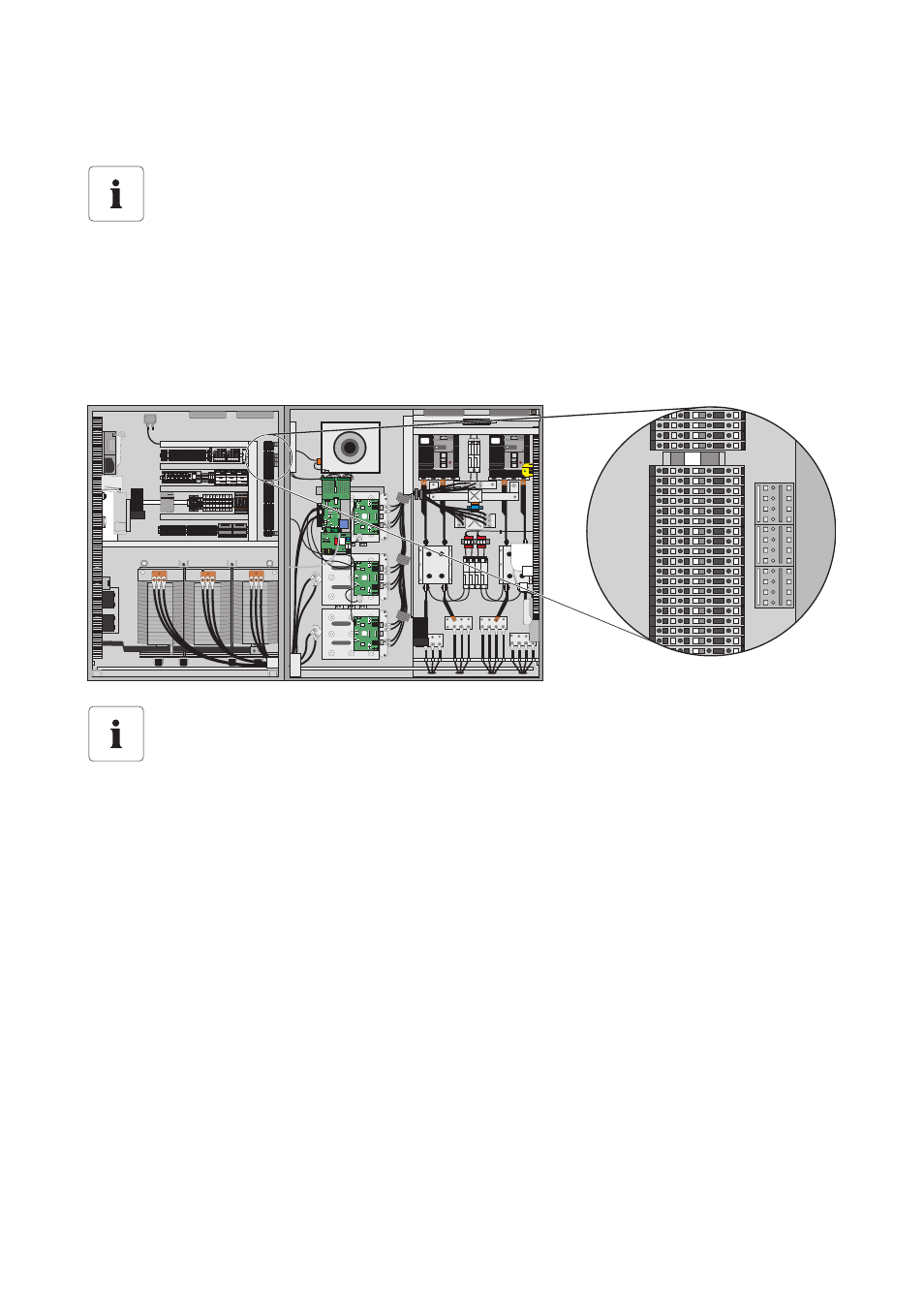

Exemple de borniers d'interconnexion entre les armoires de distribution du Sunny Central 500HE
Contrôle du câblage
Respecter l'ordre de raccordement ainsi que le code couleur des brins lors du
raccordement des lignes de commande. Les fiches sont numérotées.
Position des borniers d'interconnexion
Déterminer la position exacte des borniers d'interconnexion à l'aide de l'étiquetage du
matériel électrique et du schéma de câblage fourni.
